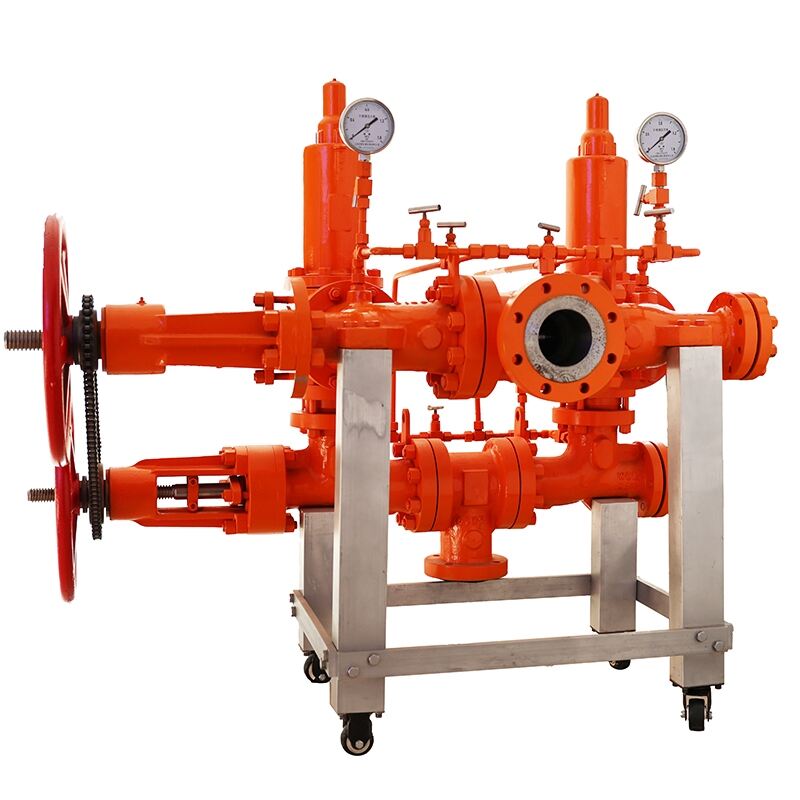

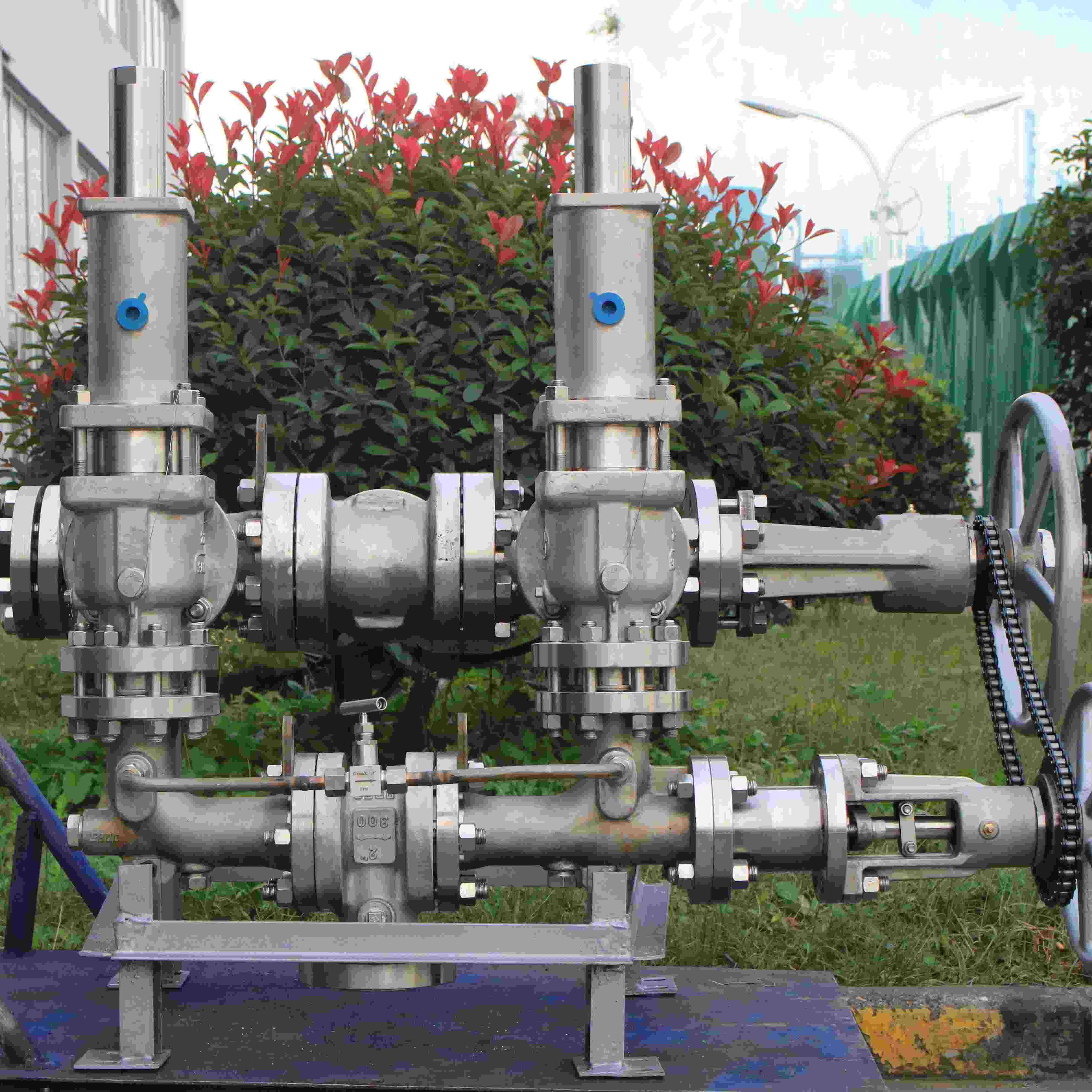

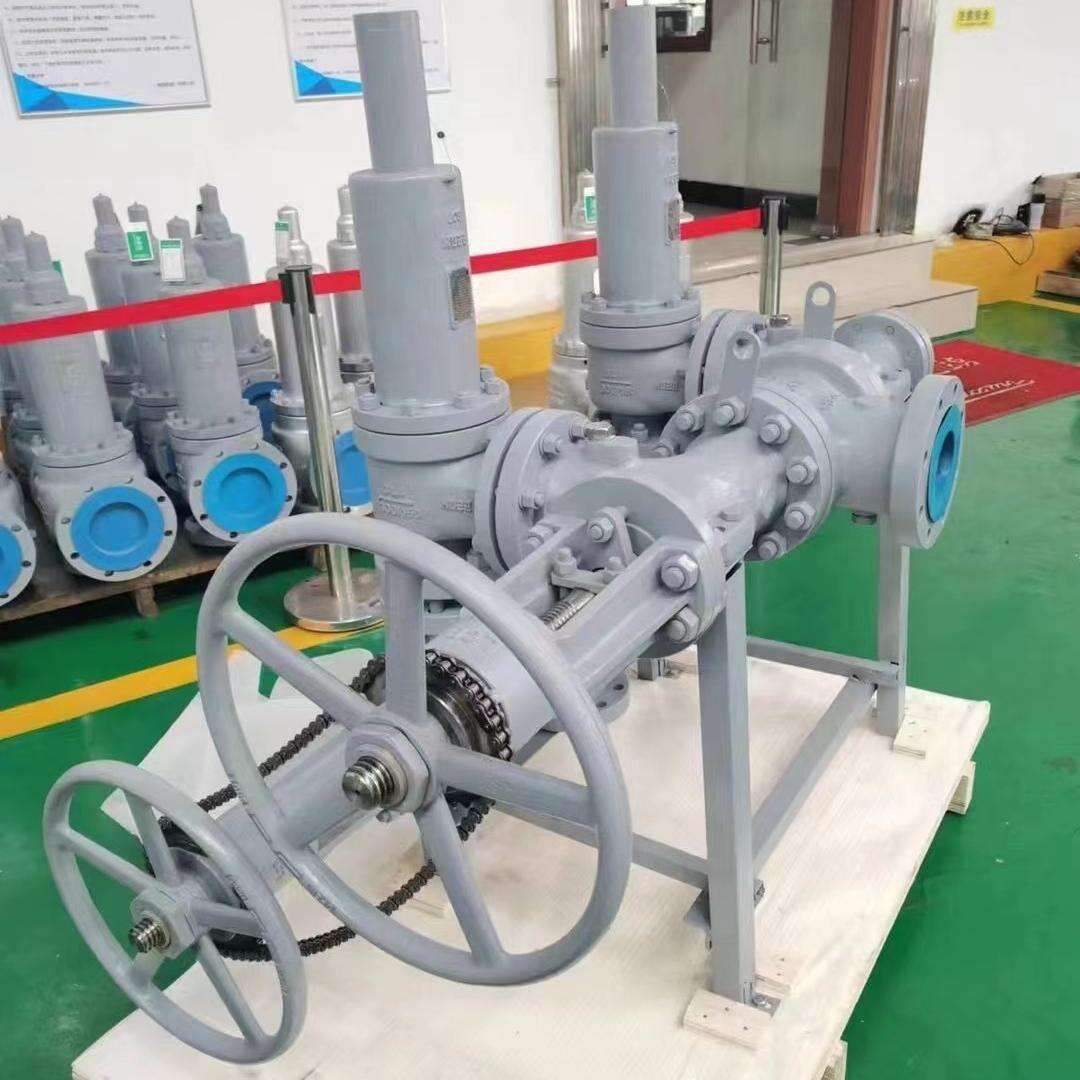

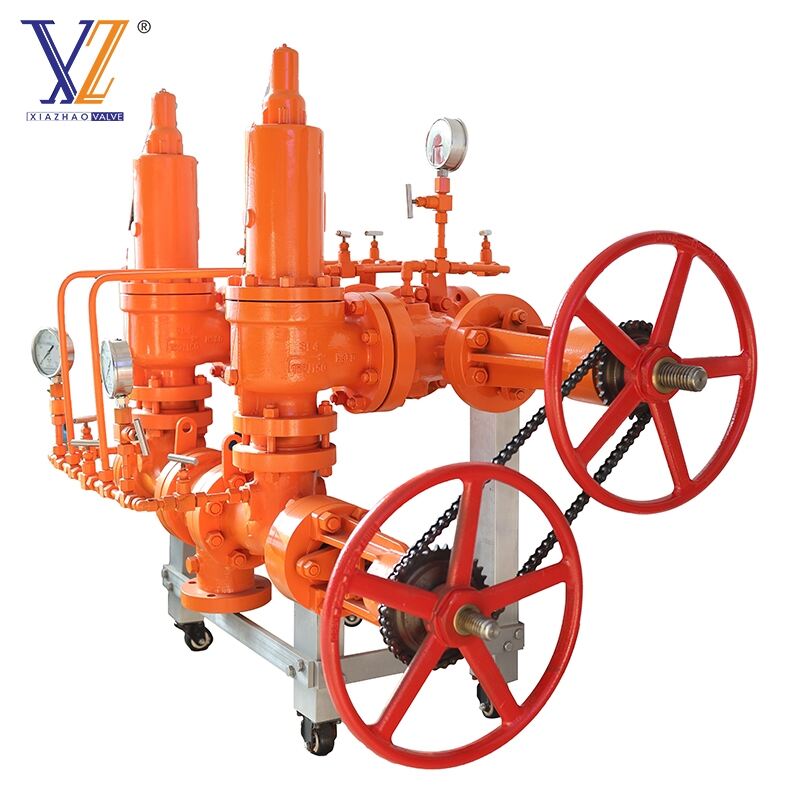

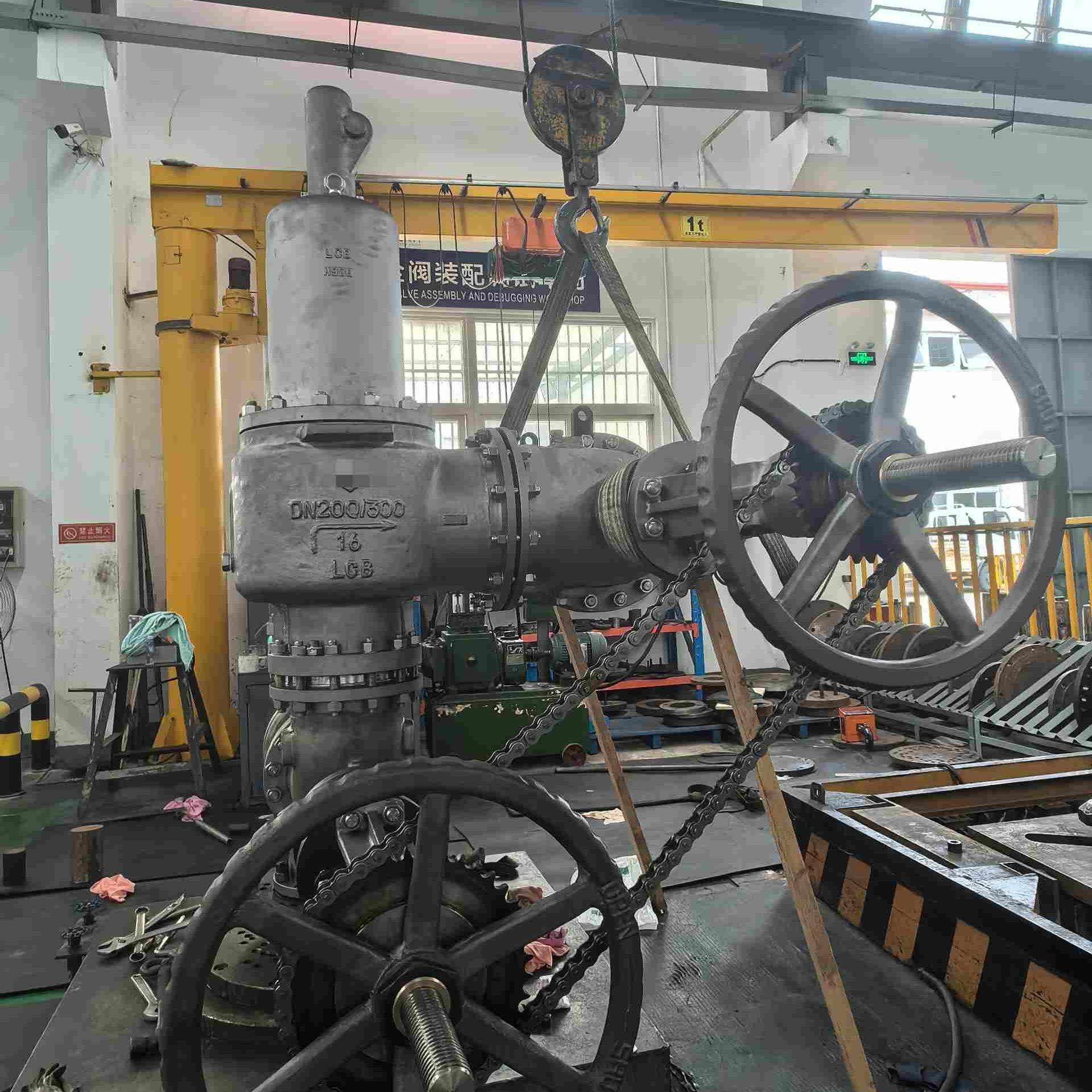

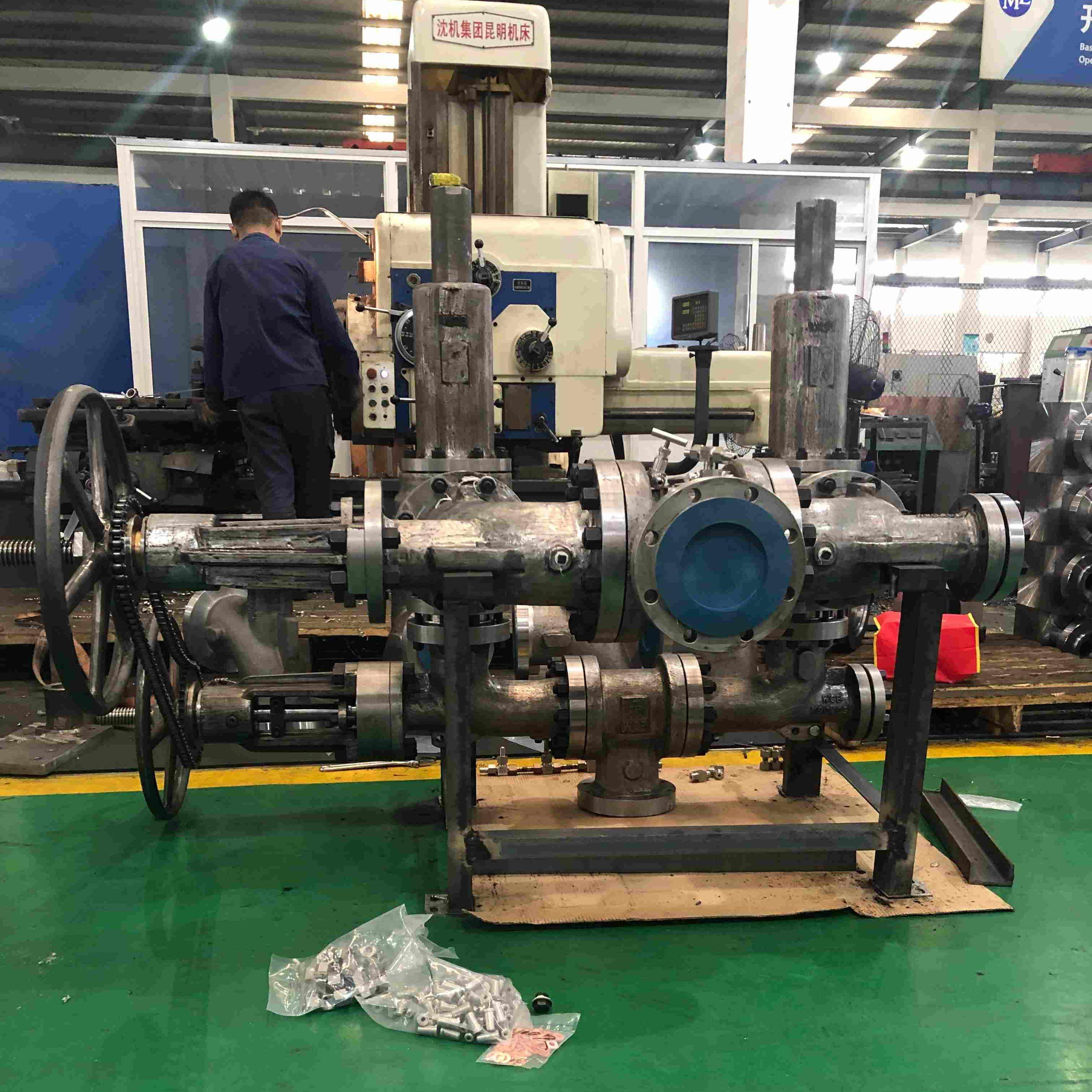

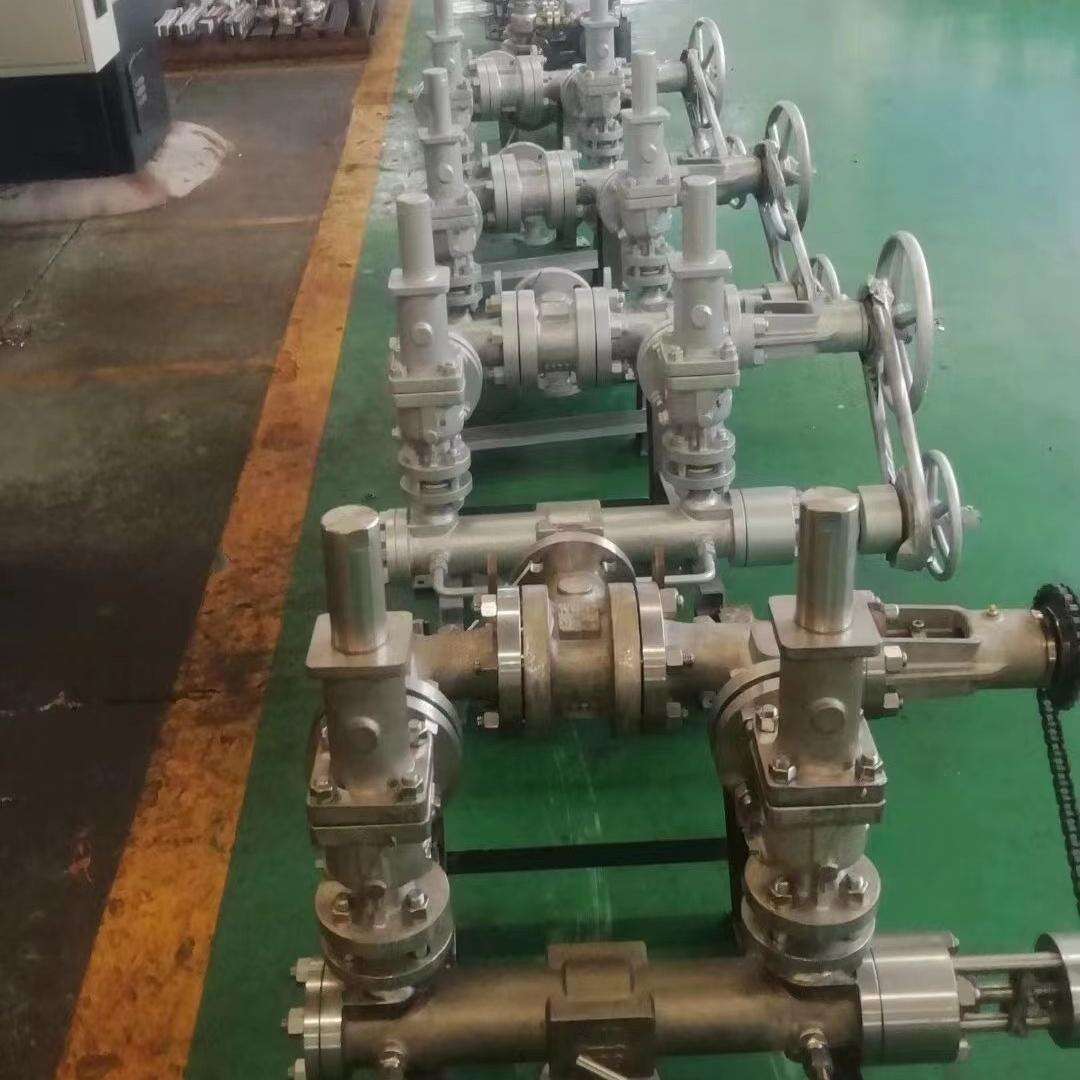

Переключение предохранительного клапана без остановки: решение переключающего клапана TOSSKH

Переключение предохранительного клапана без остановки: решение переключающего клапана TOSSKH

Соответствует стандарту падения давления на входе 3% | Конструкция с резервированием двойного клапана
Технические данные переключающего клапана
Тип: одинарный переключающий клапан и двойной переключающий клапан
Уставочное давление: 0,2 - 400 бар изб. / 2 - 5802 фунт/кв. дюйм изб.
Способ присоединения: DN2 до DN40
DIN EN 1952
Способ присоединения: NPS 1" до NPS 16"
ASME B16.5
Материал корпуса: WCB, LCB, LCC, LF2, CF8, CF8M
Поддержка специальных материалов

Appurtenance:

Упрощенный шаблон расчета пропускной способности предохранительного клапана и диаметра горловины

1. Раздел ввода основных параметров (заполняется в соответствии с фактическими условиями работы)

Название параметра	Символ	Единица	Введенное значение	Примечания (инструкции по выбору значений)
Тип среды	-	-		Выбор: газ/жидкость/пар
Рабочее давление сосуда	Pw	МПа		Расчетное давление сосуда при нормальной эксплуатации
Давление срабатывания предохранительного клапана	PO	МПа		Обычно = 1,05–1,1 × Pw (в соответствии с требованиями нормативов)
Противодавление предохранительного клапана	Pb	МПа		Давление на стороне выпуска (указать 0, если противодавления нет)
Температура среды	Т	К		Абсолютная температура (℃ + 273,15)
Плотность среды (для жидкости)	ρ	кг/м³		Плотность жидкости при 20 ℃ (см. таблицу свойств среды)
Молярная масса среды (для газа)	М	кг/кмоль		Молекулярный вес газа (например, воздух = 29, азот = 28)
Коэффициент сжимаемости (для газа)	З	-		Принять 1 для идеального газа; проверьте диаграмму сжимаемости для газа под высоким давлением (обычно 0,8–1,2)
Коэффициент расхода предохранительного клапана	К	-		Предоставляется производителем клапана (при отсутствии данных: 0,6–0,7 для стандартных клапанов, 0,8–0,9 для высокоэффективных клапанов)

2. Раздел расчёта пропускной способности (выберите формулу в зависимости от типа среды)
2.1 Расчёт пропускной способности для жидкой среды
•Разность давлений: ΔP = Po - Pb (МПа)
•Формула расчёта: Q_liquid = K × A × √(2×ΔP/ρ) (м³/ч)
•Пошаговый расчёт:
① ΔP = ______ (подставьте значения Po и Pb)
② √(2×ΔP/ρ) = ______
③ Временно предположим A = 0,0001 м² (будет пересчитано позже), Предварительный расход_жидкости = ______ м³/ч
2.2 Расчет производительности для газовой среды (идеальный газ)
•Формула расхода: Q_gas = K × A × Po × √(M/(T×Z)) × 3600 (м³/ч)
•Пошаговый расчёт:
① √(M/(T×Z)) = ______
② Po × √(M/(T×Z)) = ______
③ Временно предположим A = 0,0001 м², Предварительный Q_gas = ______ м³/ч
2.3 Расчет производительности для пара (упрощенная формула)
•Формула расхода: Q_steam = 0,5 × K × A × Po × 10⁶ / √T (кг/ч)
•Пошаговый расчёт:
① 10⁶ / √T = ______
② Po × 10⁶ / √T = ______
③ Временно предположим A = 0,0001 м², предварительный расход пара Q_steam = ______ кг/ч

3. Раздел расчёта диаметра горловины (обратный расчёт минимального диаметра горловины по производительности)

Ступень	Содержание расчёта	Формула	Результат расчёта
1	Требуемая минимальная производительность (фактический спрос)	Q_required = ______ м³/ч (жидкость/газ) или кг/ч (пар)
2	Требуемая площадь проходного сечения	A_required = Q_required / [член «K×√(...)» в соответствующей формуле производительности для среды]	A_required = ______ м²
3	Диаметр горловины (до округления)	d = √(4×A_требуемая/π)	d = ______ мм
4	Стандартный диаметр горловины (после округления)	Выберите стандартное значение ≥ d, ориентируясь на таблицу ниже	Окончательный диаметр горловины = ______ мм

4. Установить столбец данных испытания давления (SEO-ключевые слова: Трехэтапное испытание предохранительного клапана на уставное давление, фактические данные измерения давления 1,9 МПа)

Испытательный элемент	Испытательное давление (МПа)	Время выдержки под давлением (мин)	Утечка (пузырей/минуту)	Результат теста	Примечания
Испытание на герметичность (азот)	1.71	5	10	Квалифицированный	Противодавление во время испытания: 0 МПа
Тест на герметичность	0.2	1	Без протечек	Квалифицированный	Рабочая среда при испытании: азот

5. Столбец данных испытания на герметичность (SEO-ключевые слова: Испытание предохранительного клапана на пузырьковую утечку, проверка герметичности при давлении 1,71 МПа)

Цикл испытания	Требуемое уставное давление (МПа)	Фактическое давление открытия (МПа)	Отклонение давления (%)	Запись о регулировке (при наличии)	Результат теста
Первый круг	1.9	1.91	0.50%	Без регулировки	Квалифицированный
Второй раунд	1.9	1.91	0.50%	Без регулировки	Квалифицированный
Третий раунд	1.9	1.91	0.50%	Без регулировки	Квалифицированный
Среднее	1.9	1.91	0.50%		Квалифицированный

6. Примечания
1. После расчета убедитесь: площадь проходного сечения A стандартного диаметра горловины ≥ рассчитанной A_требуемой; в противном случае пропускная способность будет недостаточной.
2. Для реального газа необходимо учесть коэффициент сжимаемости Z (при высоком давлении им пренебрегать нельзя).
3. Для насыщенного пара можно использовать упрощенную формулу; для перегретого пара умножьте на поправочный коэффициент перегрева (1,05–1,1).
4. Если коэффициент расхода K не указан, сначала обратитесь к производителю клапана; при отсутствии данных используйте консервативное значение (0,6), чтобы избежать выбора недостаточного размера.
