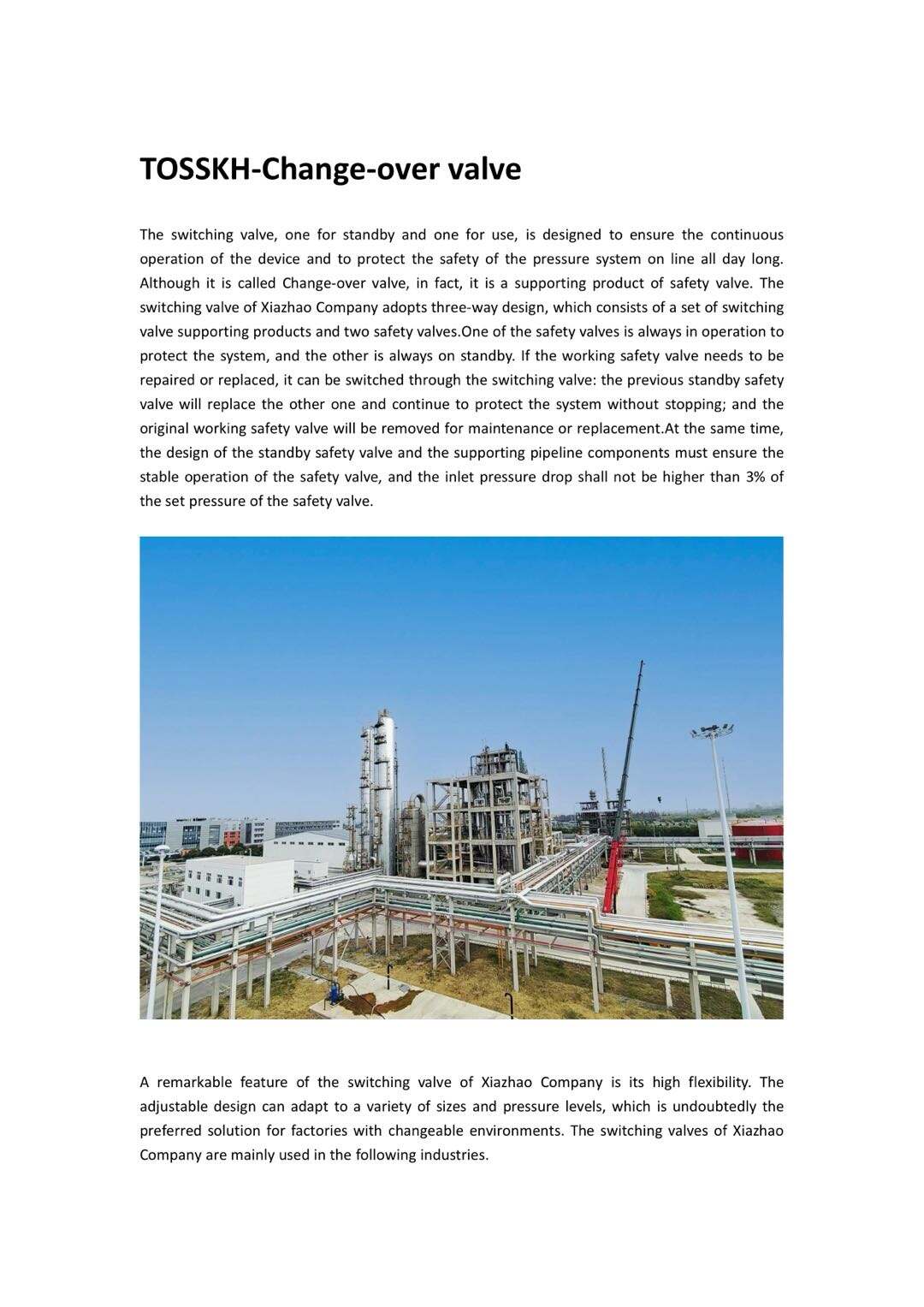

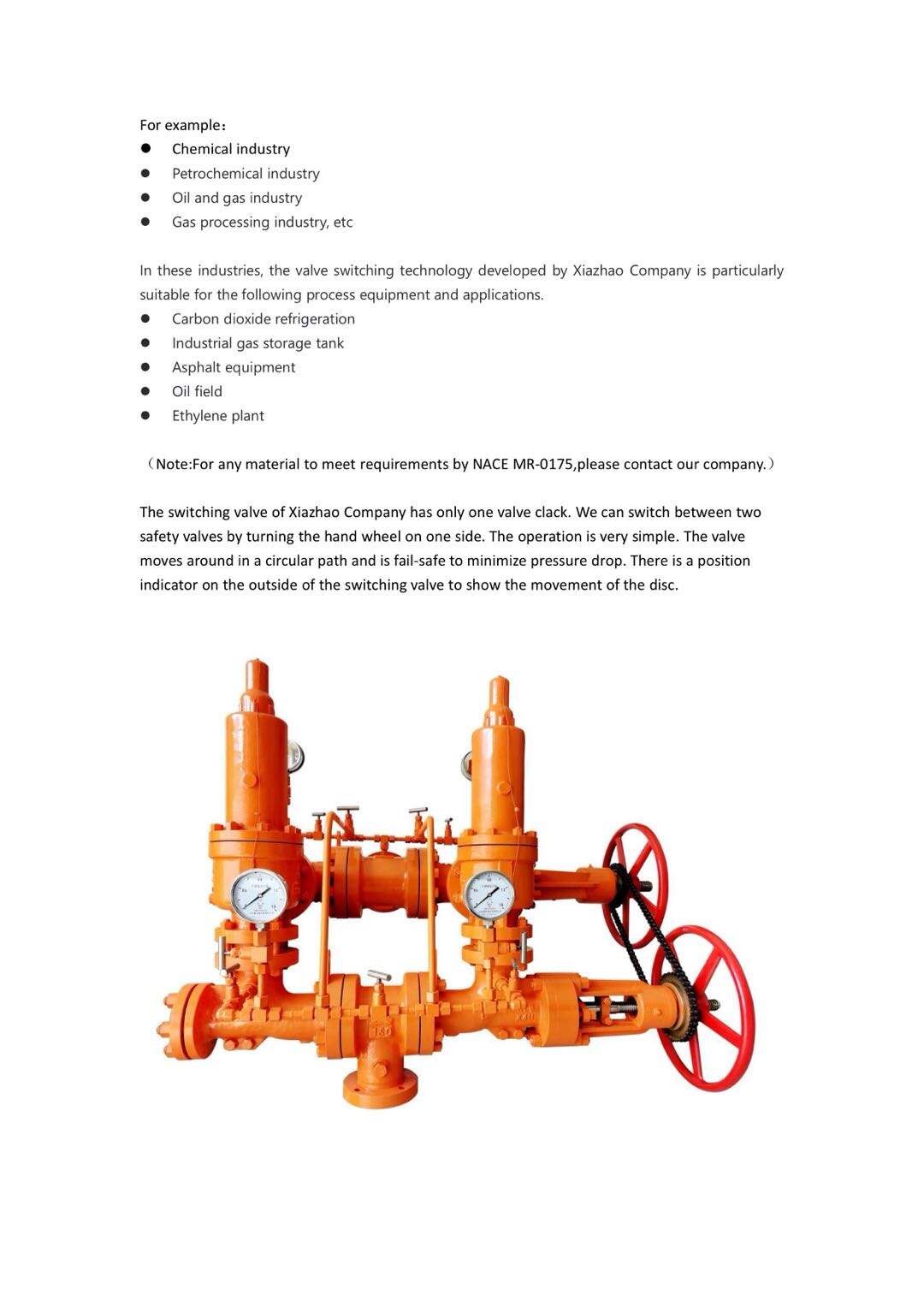

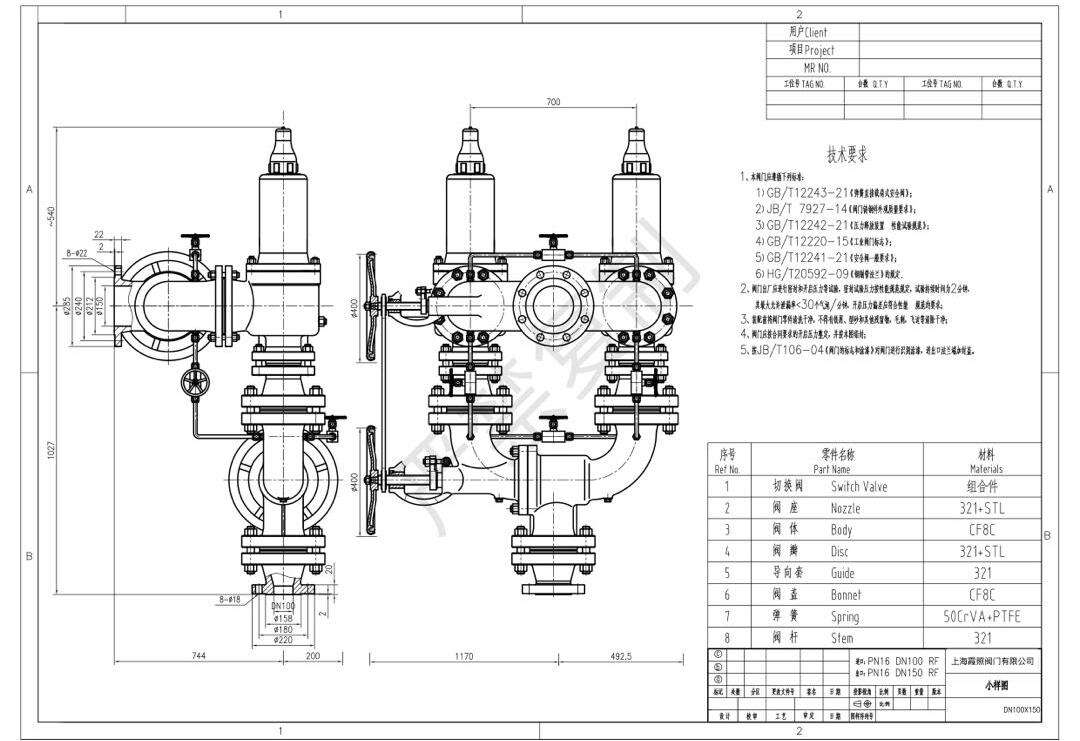

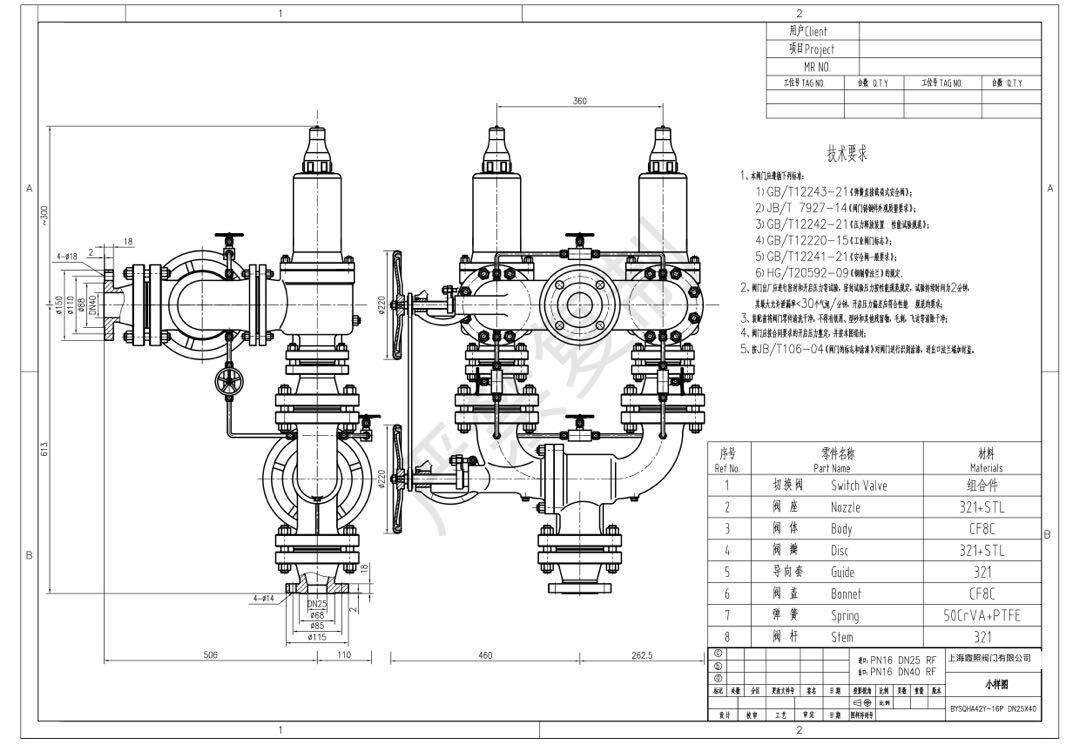

Ei-sammutus turvaventtiilin kytkentä: TOSSKH vaihtoventtiiliratkaisu

Ei-sammutus turvaventtiilin kytkentä: TOSSKH vaihtoventtiiliratkaisu

Vastaa 3 %:n painehäviövaatimusta | Kaksinkertainen venttiilivarmistus
Tekniset tiedot kytkentäventtiili
Tyyppi: Yksittäinen kytkentäventtiili & kaksinkertainen kytkentäventtiili
Aseteltu paine: 0,2 - 400 barg / 2 - 5802 psig
Liitäntätapa: DN2 - DN40
DIN EN 1952
Liitäntätapa: NPS 1" - NPS 16"
ASME B16.5
RUNKO-materiaali: WCB, LCB, LCC, LF2, CF8, CF8M
Tuetaan erikoismateriaaleja

Appurtenance:

Yksinkertaistettu laskentamalli turvaventtiilin kapasiteetille ja kuron halkaisijalle

1. Perusparametrien syöttöosio (täytä todellisten käyttöolosuhteiden mukaan)

Parametrin nimi	Symboli	Yksikkö	Syötetty arvo	Huomautukset (arvon valintaoohjeet)
Aineen tyyppi	-	-		Valittavissa: Kaasu/Neste/Höyry
Astian käyttöpaine	Pw	MPa		Astian suunnittelupaine normaalissa käytössä
Turvaventtiilin asetusarvo	PO	MPa		Tyypillisesti = 1,05–1,1 × Pw (koodivaatimusten mukaan)
Turvaventtiilin vastapaine	Pb	MPa		Paine poistopuolella (anna 0, jos vastapainetta ei ole)
Välineen lämpötila	T	K		Absoluuttinen lämpötila (℃ + 273,15)
Aineen tiheys (nesteelle)	ρ	kg/m³		Nesteen tiheys 20 ℃:ssa (katso aineen ominaisuuksien taulukko)
Aineen moolimassa (kaasulle)	M	kg/kmol		Kaasun molekyylipaino (esim. ilma = 29, typpeä = 28)
Puristuvuuskerroin (kaasulle)	S:n	-		Käytä arvoa 1 ideaalikaasulle; tarkista puristuvuuskaavio korkean paineen kaasuille (yleensä 0,8–1,2)
Turvaventtiilin virtauskerroin	K	-		Venttiilin valmistaja toimittaa arvon (jos ei tietoja: 0,6–0,7 standardiventtiileille, 0,8–0,9 tehokkaalle venttiileille)

2. Kapasiteetin laskentakohta (valitse kaava aineen tyypin mukaan)
2.1 Nestemäisen aineen kapasiteetin laskenta
•Paine-ero: ΔP = Po - Pb (MPa)
•Kapasiteetin kaava: Q_neste = K × A × √(2×ΔP/ρ) (m³/h)
•Vaiheittainen laskenta:
① ΔP = ______ (sijoita Po:n ja Pb:n arvot)
② √(2×ΔP/ρ) = ______
③ Oletetaan väliaikaisesti A = 0,0001 m² (kumotaan myöhemmin), väliaikainen Q_neste = ______ m³/h
2.2 Kaasumittauksen kapasiteetin laskenta (ideaalikaasu)
•Kapasiteettikaava: Q_kaasu = K × A × Po × √(M/(T×Z)) × 3600 (m³/h)
•Vaiheittainen laskenta:
① √(M/(T×Z)) = ______
② Po × √(M/(T×Z)) = ______
③ Oletetaan väliaikaisesti A = 0,0001 m², väliaikainen Q_kaasu = ______ m³/h
2.3 Höyrymittauksen kapasiteetin laskenta (yksinkertaistettu kaava)
•Kapasiteettikaava: Q_höyry = 0,5 × K × A × Po × 10⁶ / √T (kg/h)
•Vaiheittainen laskenta:
① 10⁶ / √T = ______
② Po × 10⁶ / √T = ______
③ Oletetaan tilapäisesti A = 0,0001 m², alustava Q_steam = ______ kg/h

3. Kuristusaukon halkaisijan laskentaosio (käänteinen vähimmäiskuristusaukon halkaisija kapasiteetista)

Askel	Laskentasisältö	Kaava	Laskentatulos
1	Vaadittu vähimmäiskapasiteetti (todellinen tarve)	Q_required = ______ m³/h (neste/kaasu) tai kg/h (höyry)
2	Vaadittu virtausala	A_required = Q_required / [vastaavan väliaineen kapasiteettikaavan ”K×√(...)”-termi]	A_required = ______ m²
3	Kuristuksen halkaisija (ennen pyöristämistä)	d = √(4×A_tarvittava/π)	d = ______ mm
4	Standardi kuristuksen halkaisija (pyöristyksen jälkeen)	Valitse standardiarvo ≥ d viitaten alla olevaan taulukkoon	Lopullinen kuristuksen halkaisija = ______ mm

4. Aseta painekokeen tiedot -sarakkeeseen (SEO-avainsanat: Turvaventtiilin 3-kierroksen asetuspainekoe, 1,9 MPa:n paineen todellinen mittausdata)

Testierä	Koepaine (MPa)	Paineen pitopaikka (min)	Vuoto (ilmakuplat/minuutti)	Testitulos	Huomautukset
Vuotokoe (Typpi)	1.71	5	10	Hyväksytty	Takapaine kokeen aikana: 0 MPa
Ilmatiiviystesti	0.2	1	Ei vajoa	Hyväksytty	Koemedia: Typpi

5. Tiiviysominaisuuksien testitulokset -sarakkeeseen (SEO-avainsanat: Turvaventtiilin ilmakuplaviestestaus, 1,71 MPa:n tiiviyspaineen varmistus)

Testikierros	Vaadittu asetusarvopaine (MPa)	Todellinen avautumispaine (MPa)	Painevirhe (%)	Säätötietue (jos on)	Testitulos
Kierros 1	1.9	1.91	0.50%	Ei säätöä	Hyväksytty
Kierros 2	1.9	1.91	0.50%	Ei säätöä	Hyväksytty
Kierros 3	1.9	1.91	0.50%	Ei säätöä	Hyväksytty
Keskimääräinen	1.9	1.91	0.50%		Hyväksytty

6. Huomioita
1. Laskennan jälkeen varmista: Standardikuristuksen virtausala A ≥ Laskettu A_tarvittava; muuten kapasiteetti on riittämätön.
2. Todelliselle kaasuvirtaukselle korjaa puristuvuuskerroin Z (ei voida jättää huomiotta korkean paineen olosuhteissa).
3. Kyllästyneelle höyrylle voidaan käyttää yksinkertaistettua kaavaa suoraan; ylikuumentuneelle höyrylle kerrotaan ylikuumennuskorjauskertoimella (1,05–1,1).
4. Jos virtauskertoimeen K ei ole annettu arvoa, konsultoi venttiilivalmistajaa ensin; käytä varovaisesti arvoa (0,6), jos tietoja ei ole saatavilla, jotta vältetään liian pieni mitoitus.
