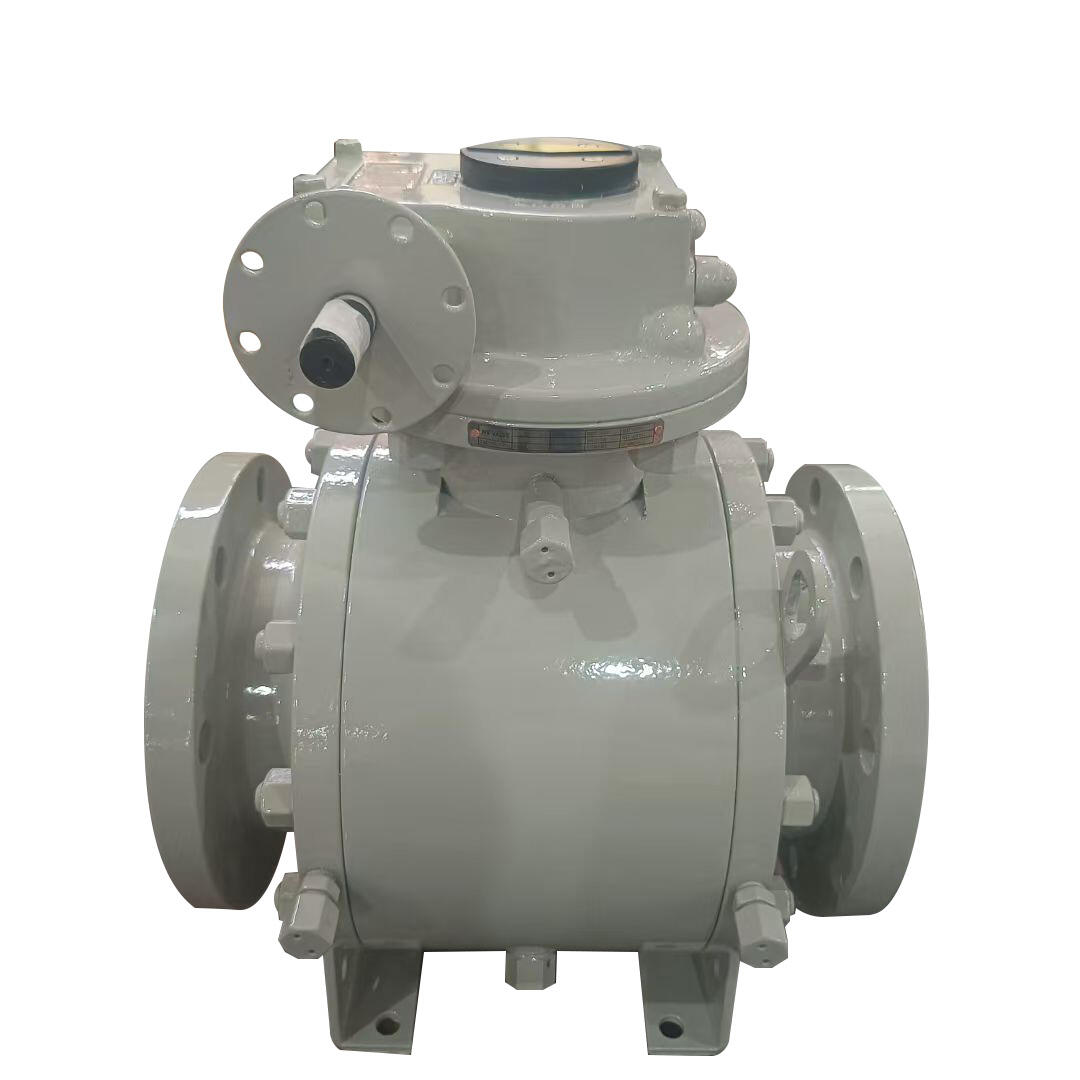

Flänsad trunnionskulventil API 6D | ASME B16.5 Class 150-2500 | RTJ/RF yta | Brandtät Valfri API 607

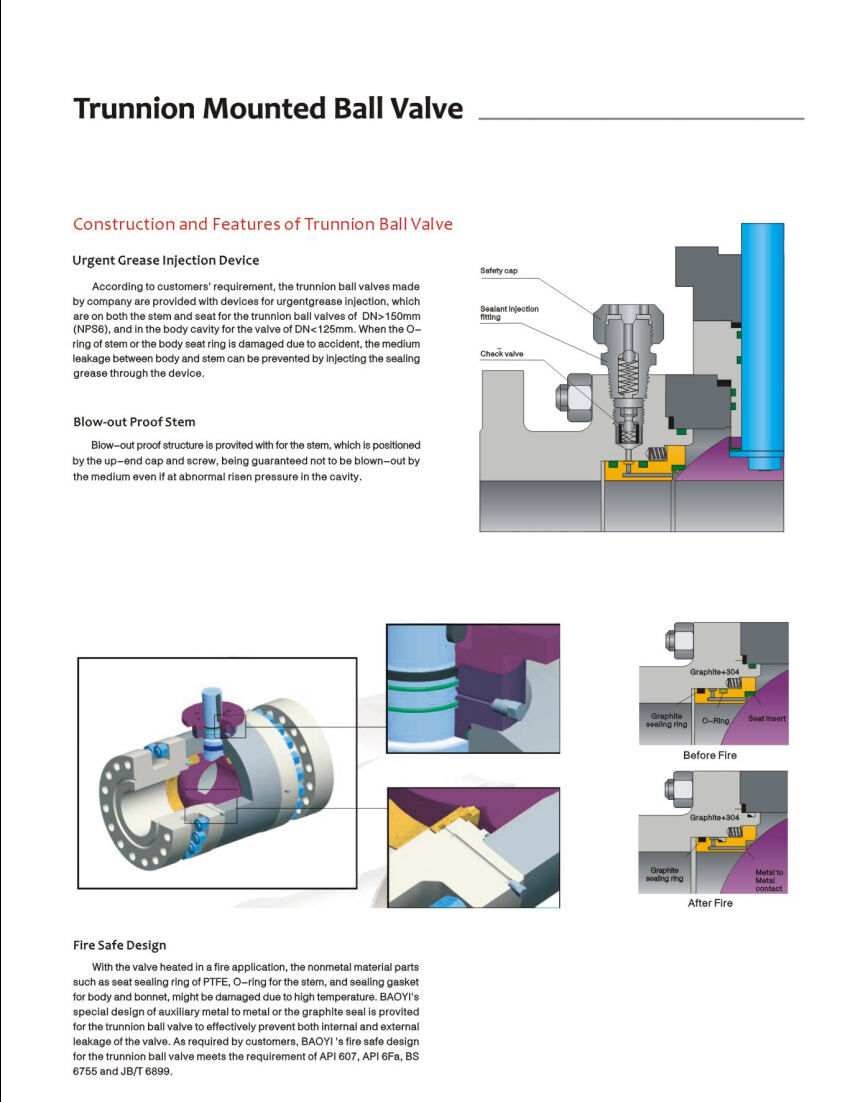

Konstruktion och egenskaper hos trunnionsätesventil

Brådskande fettinjektionsanordning

Enligt kundernas krav är de länkstödda ballventilerna försedda med anordningar för akut tillskott av fett, vilka finns på både spindeln och sätesdelen för länkstödballventilerna med DN150 mm (NPS6), samt i ventilkroppens kavitet för ventiler med DN<125 mm. När O-ringarna på spindeln eller kroppens sätesring är skadade på grund av olyckshändelse kan medieleckage mellan kropp och spindel förhindras genom att tillskjuta tätningsfett via anordningen.

Blow-Out Proof axel

Blow-out-säker konstruktion är tillgänglig för spindeln, som är positionerad med hjälp av ändkåpa och skruv, vilket garanterar att den inte blåses ut av mediet även vid plötsligt tryckökning i håligheten.

Brandhärd design

Med ventilen upphettad i en brandtillämpning kan de icke-metalliska materialdelarna, såsom sätesringen i PTFE, O-ring för ventilstammen och tätningspakningen mellan kropp och kåpa, skadas på grund av hög temperatur. BAOYIs specialdesign med hjälp av metall-till-metall- eller grafit-tätning är försedd för trunnionen bollventil för att effektivt förhindra både inre och yttre läckage från ventilen. Enligt kundernas krav uppfyller BAOYIs brandtrygga design för trunnion-kulventilen kraven enligt API 607, API 6Fa, BS6755 och JB/T6899.

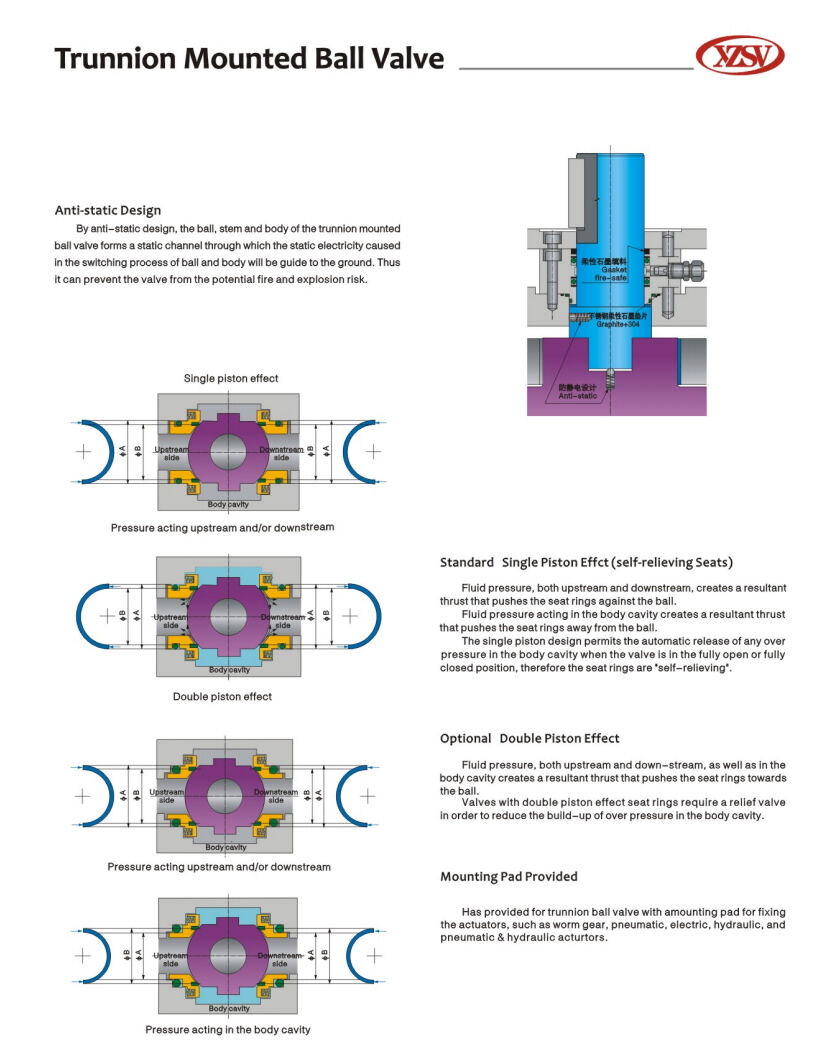

Antistatisk design

Genom den antistatiska designen bildar kulhuset, spindeln och ventilkroppen i kulventilen en statisk ledningskanal genom vilken den statiska elektriciteten som uppstår under kulans och kroppens växlingsprocess kommer att ledas till mark. Detta kan förhindra att ventilen utgör en potentiell brand- och explosionsrisk

Mediernas tryck, både före och efter ventilen, skapar en resulterande kraft som pressar tätringarna mot kulan.

Tryck från vätska som verkar i kroppshålan skapar en resulterande kraft som pressar sätesringarna bort från kulan.

Designen med enkeltpiston tillåter automatiskt utsläpp av övertryck i kroppshålan när ventilen befinner sig i helt öppet eller helt stängt läge, därför är sätesringarna 'självturläggande'.

Valbar dubbel pistoneffekt

Vätsketryck, både från uppström och nedström samt i kroppshålan, skapar en resulterande kraft som pressar sätesringarna mot kulan.

Ventiler med dubbel pistoneffekt kräver en säkerhetsventil för att minska uppkomsten av övertryck i kroppshålan.

Monteringsplatta försedd

Utrustad med monteringsplatta för trunnion-kulventil för att fästa drivdon såsom manuell växel, pneumatiska, elektriska, hydrauliska samt kombinerade pneumatiska och hydrauliska drivdon.
