Các chế độ kết hợp van xả áp và đĩa nổ | Hướng dẫn thiết kế hệ thống xả áp quy trình

Trong kỹ thuật an toàn quy trình công nghiệp và thiết kế hệ thống xả áp hóa chất, việc lắp đặt kết hợp đĩa nổ và van xả an toàn (SRV) là giải pháp thiết bị xả áp kép đáng tin cậy nhất cho các điều kiện quy trình khắc nghiệt và phức tạp. Cấu hình bảo vệ kép cổ điển này bù đắp hiệu quả những hạn chế chức năng của thiết bị bảo vệ quá áp đơn lẻ, đáp ứng đầy đủ các yêu cầu thiết kế an toàn nghiêm ngặt trong các ngành công nghiệp dầu khí – hóa chất, dược phẩm, năng lượng và hóa chất tinh khiết.

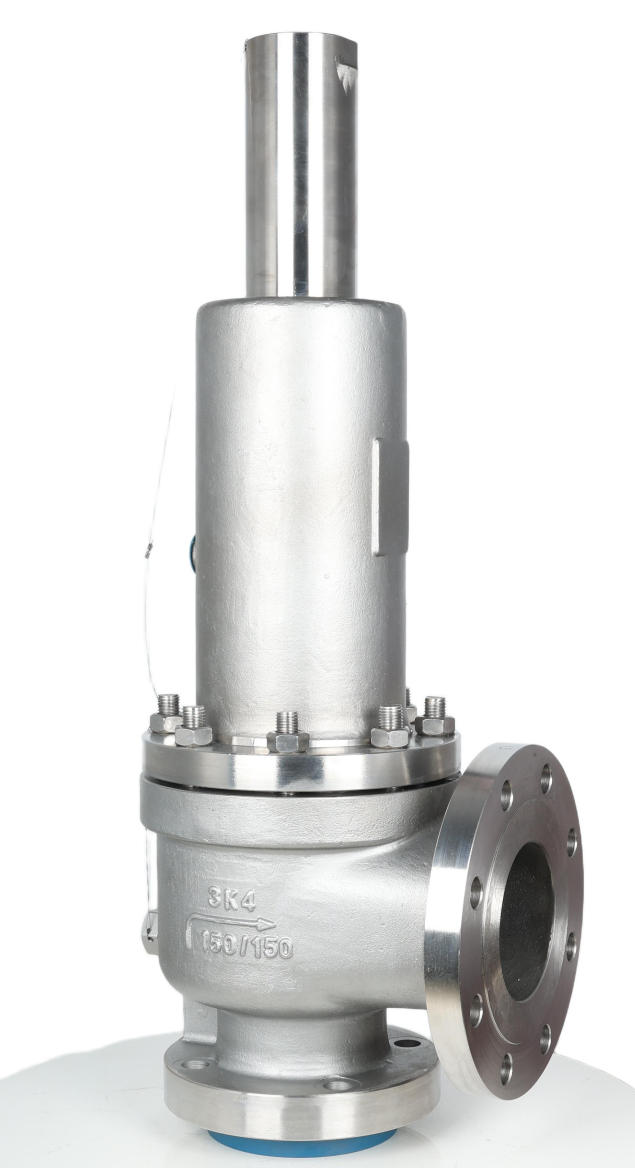

Các van xả an toàn tiêu chuẩn cung cấp hiệu suất tự đóng lại ổn định, giúp giảm thiểu lãng phí vật liệu và các lần ngừng hoạt động không cần thiết của nhà máy trong các sự cố quá áp nhẹ. Tuy nhiên, các van xả an toàn (SRV) thông thường dễ bị rò rỉ vi mô, ăn mòn do môi chất, bám bẩn và tắc nghẽn trong điều kiện làm việc phức tạp. Theo số liệu thống kê công nghiệp của API, hơn 68% các sự cố van an toàn tại các nhà máy hóa chất là do ăn mòn môi chất và tắc nghẽn do bám bẩn. So sánh với điều này, đĩa vỡ (rupture disk) có độ kín tuyệt đối (không rò rỉ) và phản ứng nổ tức thời (thời gian phản ứng nổ ≤ 2 ms) để xả áp khẩn cấp. Là một linh kiện an toàn loại một lần (fail-safe), đĩa vỡ sẽ kích hoạt xả toàn bộ hệ thống và dừng thiết bị ngay khi được kích hoạt, điều này hạn chế khả năng sử dụng độc lập của nó trong các dây chuyền sản xuất liên tục.

Để tối ưu hóa hiệu suất bảo vệ chống quá áp và tuân thủ các tiêu chuẩn công nghiệp toàn cầu, ba cấu hình kết hợp tiêu chuẩn hóa giữa đĩa nổ và van an toàn được áp dụng rộng rãi, hoàn toàn phù hợp với Tiêu chuẩn ASME BPVC Phần VIII và Tiêu chuẩn an toàn quy trình API 520. Dữ liệu ngành cho thấy các giải pháp bảo vệ kết hợp bao phủ 92% các tình huống làm việc trong quy trình hóa chất áp suất cao, giảm hiệu quả tới 85% số vụ tai nạn an toàn do quá áp so với các thiết bị bảo vệ đơn lẻ. Ba kiểu lắp đặt chủ lưu này bao quát toàn bộ các tình huống làm việc — từ hiện tượng quá áp trong vận hành thường ngày đến các mối nguy hiểm cực đoan do mất kiểm soát nhiệt (thermal runaway), đồng thời đóng vai trò là sơ đồ thiết kế cốt lõi cho các hệ thống xả áp công nghiệp hiện đại.

[Sơ đồ cấu trúc tổng thể toàn cầu – Ba kiểu kết hợp cốt lõi]

[Sơ đồ minh họa Kiểu 1 – Bảo vệ phía trước nối tiếp ở đầu vào]

[Hình ảnh: Lắp đặt loạt Upstream – Bảo vệ đầu phía trước van an toàn bằng đĩa vỡ | MÔ TẢ THAY THẾ: Bộ kết hợp đĩa vỡ và van an toàn loạt Upstream, không rò rỉ và chống ăn mòn

thiết bị xả áp]

1. Cấu hình loạt: Đĩa vỡ phía thượng lưu để bảo vệ đầu phía trước van an toàn

Mục đích ứng dụng cốt lõi

Cấu hình này cách ly hoàn toàn van an toàn khỏi các môi chất có tính ăn mòn cao, độ nhớt cao, dễ kết tinh và dễ trùng ngưng, từ đó ngăn ngừa hiện tượng bám bẩn trên ghế van, hỏng lò xo và ăn mòn các bộ phận bên trong. Dữ liệu thực tế tại hiện trường xác nhận rằng cấu hình này có thể kéo dài tuổi thọ sử dụng của van an toàn lên 3–5 lần và giảm tỷ lệ hỏng hóc thiết bị tới 90%. Đồng thời, nó đạt được khả năng xả áp tuyệt đối không rò rỉ (tỷ lệ rò rỉ ≤ 10⁻⁶ mbar·l/s), đáp ứng đầy đủ các tiêu chuẩn môi trường và an toàn nghiêm ngặt khi xử lý các chất cực độc và khí thải dễ bay hơi (VOCs) ở nồng độ cao trong quá trình hóa chất.

Nguyên lý vận hành tiêu chuẩn

Hệ thống gặp sự cố bất thường do áp suất quá cao → đĩa nổ vỡ tức thời (thời gian phản ứng ≤ 2 ms) → tín hiệu áp suất được truyền tới van an toàn → van an toàn SRV nâng lên để xả bớt áp suất dư thừa trong hệ thống → áp suất trong đường ống và bình chứa trở về áp suất làm việc định mức (độ chính xác khôi phục áp suất ±5%) → van an toàn tự động đóng lại. Đĩa nổ bị vỡ phải được thay thế trong khuôn khổ bảo trì định kỳ, trong khi hệ thống sản xuất tiếp tục vận hành liên tục mà không gây thất thoát vật liệu.

Các Quy tắc Tuân thủ Kỹ thuật Trọng yếu & Thông số Dữ liệu

Khu vực chết (dead zone) trong buồng nằm giữa đĩa nổ phía thượng lưu và van an toàn phải được trang bị đồng hồ đo áp suất và van xả hoặc cảm biến báo động áp suất. Theo yêu cầu của tiêu chuẩn API 520, độ chính xác giám sát áp suất trong khu vực chết phải đạt ±0,01 MPa. Hiện tượng rò rỉ vi mô rất nhỏ từ đĩa nổ sẽ gây tích tụ áp suất trong khu vực chết. Khi áp suất khu vực chết vượt quá 10% áp suất nổ định mức của đĩa, chênh lệch áp suất sẽ không đủ để kích hoạt đĩa nổ, dẫn đến tình trạng đĩa nổ không vỡ khi xảy ra quá áp nguy hiểm — tạo thành mối nguy hiểm tiềm tàng nghiêm trọng đối với an toàn hệ thống quy trình.

[Sơ đồ minh họa Chế độ 2 – Bảo vệ phía sau theo kiểu nối tiếp ở hạ lưu]

[Hình ảnh: Lắp đặt nối tiếp ở hạ lưu – Bảo vệ phía sau van an toàn bằng đĩa nổ | ALT: Cấu hình đĩa nổ nối tiếp ở hạ lưu cho van an toàn, bảo vệ áp suất ngược trên đường ống xả khí (flare header) cho hệ thống hóa dầu]

2. Cấu hình nối tiếp: Đĩa nổ lắp ở hạ lưu nhằm bảo vệ phía sau van an toàn

Trong cấu hình chuyên nghiệp này, đĩa vỡ được lắp đặt ở phía đầu ra của van xả an toàn (SRV), giữa van xả an toàn và đường ống thu gom khí xả (flare relief header). Thiết bị được thiết kế đặc biệt cho các hệ thống đường ống thu gom khí xả chung phục vụ nhiều thiết bị, với các điều kiện đường ống phía hạ lưu phức tạp, và áp dụng cho 60% hệ thống thu hồi khí xả trong ngành hóa dầu.

Mục đích ứng dụng cốt lõi

Các đường ống thu gom khí xả chung trong công nghiệp thường gặp phải hiện tượng dao động áp lực ngược nghiêm trọng (phạm vi dao động từ 0,1–0,8 MPa) và vấn đề dòng khí dư ăn mòn chảy ngược. Đĩa vỡ lắp đặt phía hạ lưu hiệu quả ngăn chặn sự xâm nhập ngược của môi chất ăn mòn, bảo vệ lò xo và bề mặt làm kín của van an toàn khỏi bị ăn mòn từ phía hạ lưu, đồng thời ổn định áp suất cài đặt của van xả an toàn (SRV) với độ chính xác kiểm soát sai lệch áp suất trong phạm vi ±3%, tránh tình trạng thất bại trong việc xả áp do ảnh hưởng của áp lực ngược.

Nguyên lý vận hành tiêu chuẩn

Áp suất dư bên trong bình chịu áp lực kích hoạt van an toàn mở → môi chất công nghệ được xả ra phá vỡ tấm đệm vỡ phía hạ lưu → khí và chất lỏng nguy hiểm được dẫn tới đường ống thu gom khí đốt (flare header) để xử lý tập trung một cách vô hại. Chu kỳ phản ứng xả áp tổng thể được kiểm soát trong vòng 30 ms, đáp ứng tiêu chuẩn thời gian xả áp khẩn cấp theo ASME.

Các Quy tắc Tuân thủ Kỹ thuật Trọng yếu & Thông số Dữ liệu

Khu vực chết trung gian phải được trang bị thiết bị xả nước và xả khí chuyên dụng nhằm loại bỏ sự tích tụ chất lỏng và khí. Theo tiêu chuẩn ASME BPVC, thể tích chất lỏng còn sót lại trong khu vực chết không được vượt quá 0,5% thể tích khoang đường ống. Chỉ cho phép sử dụng các tấm đệm vỡ kiểu cong ngược (reverse buckling) không tạo mảnh vụn trong chế độ lắp đặt này, đảm bảo không sinh ra bất kỳ mảnh kim loại nào sau khi vỡ nhằm ngăn ngừa tắc nghẽn đường ống xả áp và các sự cố an toàn hệ thống thứ cấp. Quy định này giúp giảm 95% số lần xảy ra sự cố tắc nghẽn đường ống hạ lưu trong các ứng dụng công nghiệp thực tế.

[Sơ đồ mạch điện chế độ 3 – Bảo vệ song song có dự phòng kép]

[Hình ảnh: Lắp đặt bảo vệ song song – Bảo vệ quá áp theo cấp độ bằng đĩa vỡ và van an toàn | MÔ TẢ THAY THẾ: Bảo vệ quá áp kép bằng đĩa vỡ và van an toàn được lắp đặt song song nhằm ngăn ngừa hiện tượng mất kiểm soát nhiệt trong phản ứng]

3. Cấu hình song song: Bảo vệ quá áp hai lớp có dự phòng kép

Tổ hợp lắp đặt song song sử dụng các đĩa vỡ và van xả an toàn độc lập, mỗi loại có đường ống xả riêng biệt trên cùng một bình chịu áp lực, tạo thành rào cản an toàn kép theo cấp độ nhằm đối phó với các mức độ rủi ro quá áp khác nhau. Đây là cấu hình an toàn tiêu chuẩn cho các lò phản ứng có nguy cơ cao, với tỷ lệ ứng dụng trên thị trường đạt 88% trong ngành công nghiệp trùng hợp và hóa chất tinh khiết.

Mục đích ứng dụng cốt lõi

Sơ đồ bảo vệ kép này thực hiện phản ứng phân loại đối với các mối nguy cơ quá áp trong công nghiệp. Van an toàn xử lý các sự cố quá áp lưu lượng thấp phổ biến do sai sót vận hành hàng ngày, bao gồm việc gián đoạn nước làm mát và việc cấp nguyên liệu quá mức, đồng thời tự động trở về vị trí ban đầu nhằm giảm thiểu tổn thất vận hành và chi phí bảo trì. Đĩa vỡ có đường kính lớn đóng vai trò là tuyến phòng thủ cuối cùng chống quá áp, với áp suất thiết lập cao hơn 5–10% so với van an toàn (SRV), tuân thủ nghiêm ngặt các tiêu chuẩn phân cấp API 521. Thiết bị này nhằm vào các điều kiện làm việc cực đoan và thảm khốc như phản ứng mất kiểm soát nhiệt và cháy bên ngoài — những tình huống gây ra sự gia tăng áp suất theo cấp số mũ và không thể được xả áp hoàn toàn bằng các van an toàn thông thường.

So sánh kỹ thuật giữa 3 chế độ kết hợp đĩa vỡ và van an toàn (SRV) (kèm các thông số dữ liệu công nghiệp)

Kết luận

Việc lựa chọn khoa học bộ kết hợp đĩa vỡ và van an toàn là chìa khóa đảm bảo hoạt động đáng tin cậy của các hệ thống xả áp công nghiệp. Các kỹ sư thiết kế phải lựa chọn kiểu lắp đặt phù hợp dựa trên đặc tính môi chất quy trình, cấp độ rủi ro quá áp và yêu cầu bố trí đường ống, đồng thời tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quy trình quốc tế ASME BPVC Phần VIII và API 520. Số liệu thực tiễn trong ngành cho thấy thiết kế bộ kết hợp tiêu chuẩn hóa giúp loại bỏ hiệu quả các khuyết tật vốn có của từng thiết bị xả áp riêng lẻ, nâng cao độ ổn định an toàn của hệ thống lên hơn 85%, tối ưu hóa mức độ ổn định an toàn của các hệ thống quy trình hóa chất và hỗ trợ các doanh nghiệp công nghiệp toàn cầu giảm chi phí vận hành và bảo trì thiết bị dài hạn từ 30% đến 45%.
