Комбіновані режими розривної мембрани та запобіжного клапана | Керівництво з проектування систем зниження тиску в технологічних процесах

У галузі інженерії промислової безпеки та проектування систем зниження тиску в хімічних виробництвах комбінована установка розривного диска й запобіжного клапана (SRV) є найбільш надійним рішенням у вигляді подвійного пристрою для зниження тиску за жорстких і складних технологічних умов. Ця класична конфігурація подвійного захисту ефективно компенсує функціональні недоліки окремих пристроїв захисту від підвищеного тиску й повністю відповідає суворим вимогам до проектування систем безпеки в нафтопереробній, фармацевтичній, енергетичній та тонкій хімічній промисловості.

Стандартні клапани аварійного звільнення тиску забезпечують стабільну автоматичну роботу з поверненням у початкове положення, що мінімізує втрати матеріалу та непотрібні зупинки виробництва під час незначних інцидентів перевищення тиску. Однак традиційні клапани аварійного звільнення схильні до мікролеакажу, корозії середовища, забруднення та закупорювання в складних умовах експлуатації. Згідно з промисловими статистичними даними API, більше 68 % відмов клапанів аварійного звільнення на хімічних підприємствах спричинені корозією робочого середовища та забрудненням, що призводить до закупорювання. Натомість диски розриву забезпечують повну герметичність (нульовий рівень витоку) та миттєву реакцію на розрив (час реакції на розрив ≤ 2 мс) для аварійного звільнення тиску. Як одноразовий компонент, що гарантує безпеку, після активації він спричиняє повне спорожнення системи та зупинку обладнання, що обмежує його самостійне застосування на безперервних виробничих лініях.

Щоб оптимізувати ефективність захисту від надмірного тиску та відповідати глобальним промисловим специфікаціям, широко використовуються три стандартизовані конфігурації поєднання дисків розриву та запобіжних клапанів, що повністю відповідають стандартам безпеки процесів ASME BPVC Розділ VIII та API 520. Дані галузі свідчать, що комбіновані рішення щодо захисту охоплюють 92 % сценаріїв роботи високотискових хімічних процесів і зменшують кількість аварій, пов’язаних із надмірним тиском, на 85 % порівняно з одиночними засобами захисту. Ці три основні схеми монтажу охоплюють усі робочі сценарії — від повсякденного надмірного тиску під час експлуатації до екстремальних небезпек теплового розбіжного процесу, виступаючи ключовою проектною схемою сучасних промислових систем зниження тиску.

[Глобальна загальна структурна діаграма — три основні комбінаційні режими]

[Схематична діаграма режиму 1 — послідовне переднє захистне розташування на вході]

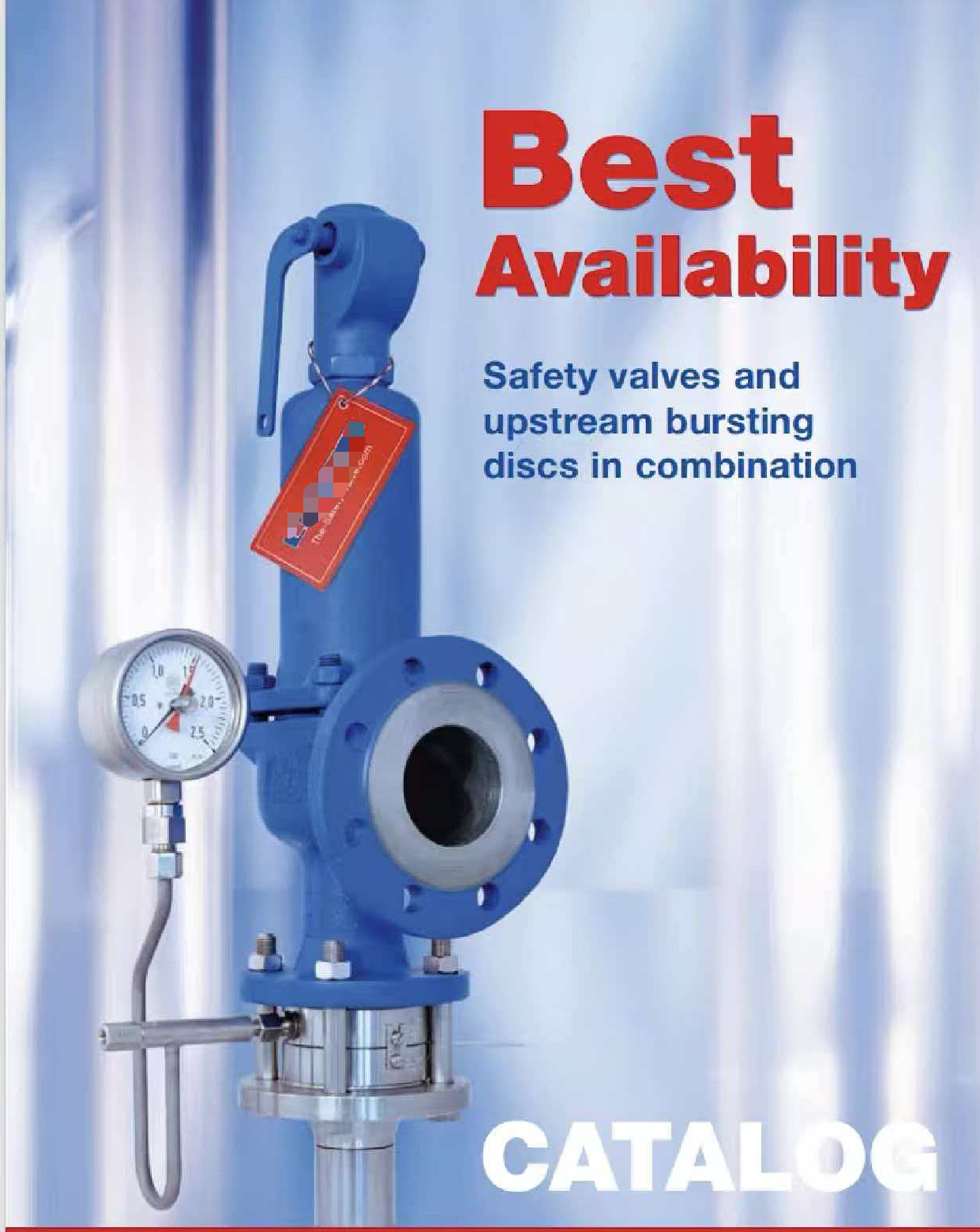

[Зображення: Встановлення серії Upstream – захист переднього кінця клапана безпеки за допомогою мембранного запобіжного клапана | ALT: Комбінація мембранного запобіжного клапана та клапана безпеки серії Upstream, відсутність будь-якої витічки, стійкість до корозії

пристрій для зниження тиску]

1. Конфігурація серії: мембранний запобіжний клапан серії Upstream для захисту переднього кінця клапана безпеки

Основні цілі застосування

Ця конфігурація повністю ізолює клапан безпеки від надзвичайно агресивних, високов’язких, кристалізованих та полімеризованих середовищ, запобігаючи забрудненню сідла клапана, виходу з ладу пружини та корозії внутрішніх компонентів. Дані польових застосувань підтверджують, що така конфігурація може збільшити термін служби клапанів безпеки в 3–5 разів і знизити рівень відмов обладнання на 90 %. Вона забезпечує абсолютно герметичне зниження тиску (швидкість витічки ≤ 10⁻⁶ мбар·л/с), повністю відповідаючи суворим екологічним і технічним вимогам щодо роботи з високотоксичними речовинами та леткими органічними сполуками (VOC) у хімічній промисловості.

Стандартна логіка роботи

Виникає аномальне підвищення тиску в системі → миттєве розривання запобіжної мембрани (час реагування ≤ 2 мс) → передача сигналу про тиск на запобіжний клапан → SRV піднімається для звільнення надлишкового тиску в системі → тиск у трубопроводі та посудині повертається до номінального робочого тиску (точність відновлення тиску ±5 %) → запобіжний клапан автоматично закривається. Запобіжну мембрану необхідно замінювати під час планового технічного обслуговування, при цьому виробнича система продовжує працювати без втрат матеріалу.

Ключові інженерні вимоги щодо відповідності та параметри даних

Порожнина мертвої зони між вибуховим диском на вході та запобіжним клапаном повинна бути оснащена манометром і вентиляційним клапаном або датчиком аварійної сигналізації тиску. Згідно з вимогами стандарту API 520, точність контролю тиску в мертвій зоні має становити ±0,01 МПа. Навіть незначна мікротеч, що виникає в розривному диску, призводить до нагромадження тиску в мертвій зоні. Коли тиск у мертвій зоні перевищує 10 % номінального тиску розриву диска, різниця тисків стає недостатньою, що призводить до того, що розривний диск не спрацьовує під небезпечним надлишковим тиском, утворюючи фатальну приховану небезпеку для безпеки технологічної системи.

[Схематична діаграма режиму 2 — захист з боку виходу в послідовній конфігурації]

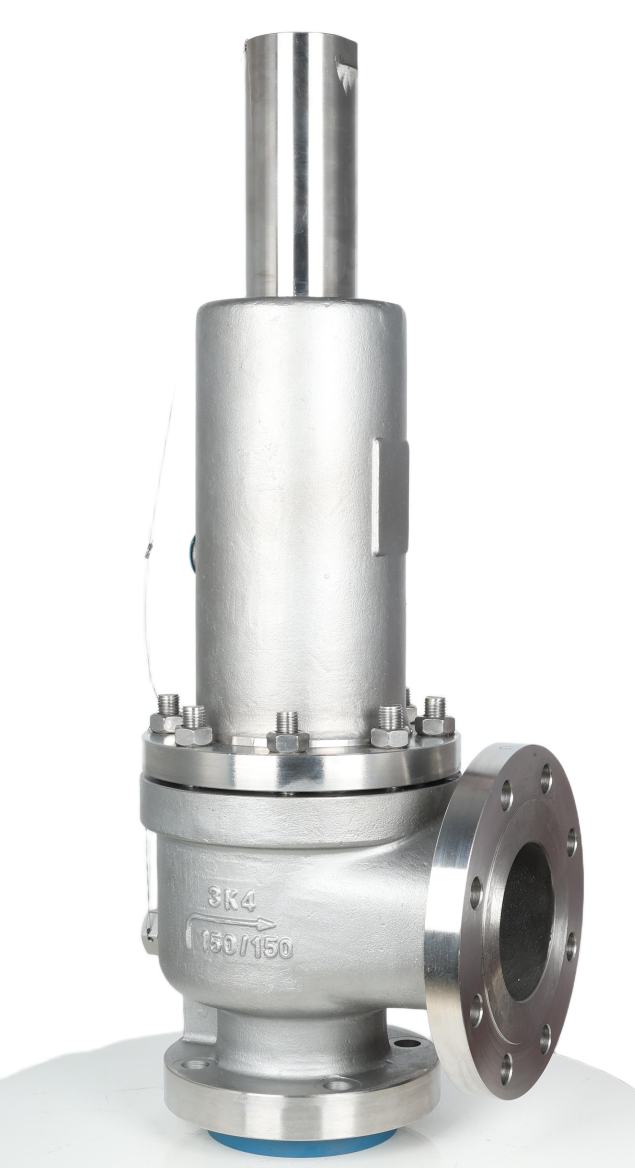

[Зображення: Встановлення в послідовній конфігурації з боку виходу — захист запобіжного клапана з боку виходу за допомогою розривного диска | ALT: Послідовна конфігурація розривного диска та запобіжного клапана, захист від протитиску в колекторі факельної системи для нафтопереробної системи]

2. Послідовна конфігурація: розривний диск з боку виходу для захисту запобіжного клапана з боку виходу

У цій професійній конфігурації диск розриву встановлюється на виході SRV, між клапаном аварійного звільнення тиску та колектором звільнення у факельну систему. Він спеціально розроблений для багатообладнаних спільних факельних колекторів із складними умовами в нижчому за течією трубопроводі, що застосовується в 60 % систем рекуперації факельних газів у нафтопереробній та хімічній промисловості.

Основні цілі застосування

Промислові спільні факельні колектори часто стикаються з різкими коливаннями зворотного тиску (діапазон коливань — 0,1–0,8 МПа) та проблемами корозійного зворотного потоку залишкових газів. Диск розриву, розташований у нижчому за течією напрямку, ефективно блокує зворотне проникнення корозійних середовищ, захищає пружину та ущільнювальне сидло клапана аварійного звільнення тиску від корозії з боку нижчого за течією, а також забезпечує стабільність заданого тиску SRV із точністю керування відхиленням тиску в межах ±3 %, запобігаючи відмові звільнення тиску через вплив зворотного тиску.

Стандартна логіка роботи

Перевищення тиску всередині резервуара під тиском спричиняє відкриття запобіжного клапана → випущене технологічне середовище пробиває розривну мембрану на низхідному напрямку → небезпечні газ і рідина надходять до колектора факельної системи для централізованої безшкідної обробки. Загальний цикл реагування на зниження тиску контролюється в межах 30 мс, що відповідає стандартам ASME щодо термінів аварійного зниження тиску.

Ключові інженерні вимоги щодо відповідності та параметри даних

Проміжна «мертва» зона повинна бути оснащена професійними пристроями для дренажу та продувки, щоб усунути накопичення рідини й газу. Згідно зі стандартами ASME BPVC, об’єм залишкової рідини в «мертвій» зоні не повинен перевищувати 0,5 % об’єму порожнини трубопроводу. Для цього способу монтажу дозволено використовувати лише розривні мембрани зі зворотним випинанням без утворення уламків, що забезпечує нульове утворення металевих уламків після розриву й запобігає закупорюванню трубопроводу зниження тиску та вторинним аварійним ситуаціям у системі. Ця специфікація зменшує кількість відмов через закупорювання низхідних трубопроводів на 95 % у реальних промислових застосуваннях.

[Схематична діаграма режиму 3 — паралельний двоїстий захист]

[Зображення: Паралельна установка захисту — диск розриву та запобіжний клапан із градуйованим захистом від підвищеного тиску | АЛЬТ: Паралельно встановлені диск розриву та запобіжний клапан, двоїстий захист від підвищеного тиску для запобігання термічному розбіжному процесу в реакторі]

3. Паралельна конфігурація: двошаровий резервний захист від підвищеного тиску

Комбінація паралельної установки використовує незалежні диски розриву та запобіжні клапани з окремими трубопроводами скидання тиску на одному корпусі тискового судини, створюючи градуйований двоїстий резервний бар’єр безпеки для різних рівнів ризиків, пов’язаних із підвищеним тиском. Це стандартна конфігурація безпеки для високоризикових реакторів, що застосовується на ринку в 88 % випадків у галузях полімеризації та фінішної хімії.

Основні цілі застосування

Ця схема подвійного захисту забезпечує класифіковану відповідь на промислові небезпеки, пов’язані з надмірним тиском. Захисний клапан усуває типові несправності через надмірний тиск з низькою витратою, спричинені поширеними експлуатаційними помилками, зокрема перервою подачі охолоджувальної води та надлишком вихідної сировини, і автоматично повертається у закрите положення, щоб зменшити втрати під час експлуатації та витрати на технічне обслуговування. Розривна діафрагма великого діаметра виступає останньою лінією захисту від надмірного тиску, а її робочий тиск встановлено на 5–10 % вище за тиск безпеки клапана (SRV) у строгій відповідності з класифікаційними стандартами API 521. Вона призначена для екстремальних катастрофічних умов експлуатації, таких як термічний «розбіг» реакції або зовнішнє полум’я, що викликають експоненційне зростання тиску, яке неможливо повністю зняти за допомогою звичайних клапанів безпеки.

Інженерне порівняння трьох режимів комбінування розривної діафрагми та клапана безпеки (з промисловими параметрами даних)

Висновок

Науковий підбір комбінації дисків розриву та запобіжних клапанів є ключовим фактором надійної роботи промислових систем зниження тиску. Конструктори мають підбирати способи монтажу з урахуванням властивостей технологічного середовища, рівнів ризику перевищення тиску та вимог до розташування трубопроводів, суворо дотримуючись міжнародних стандартів промислової безпеки ASME BPVC Section VIII та API 520. Дані галузевих досліджень доводять, що стандартизований підхід до проектування комбінацій ефективно усуває властиві лише окремим пристроям зниження тиску недоліки, підвищує стабільність безпеки системи на 85 % і більше, забезпечує максимальну стабільність безпеки хімічних технологічних систем і допомагає глобальним промисловим підприємствам скоротити довгострокові витрати на експлуатацію та технічне обслуговування обладнання на 30–45 %.
