A cryogén közegvizsgálat kulcsfontosságú pontjai az API cryogén biztonsági szelepek esetében

API kriogén biztonsági szelepek széles körben használják őket magas kockázatú területeken, például LNG-kikötőkben és levegőszétválasztó üzemekben, és teljesítményük ultraalacsony hőmérsékleti körülmények között közvetlenül összefügg az egész rendszer biztonságával. A kriogén közegre vonatkozó vizsgálat – amely az API kriogén biztonsági szelepek teljesítményének ellenőrzésének alapvető eszköze – szigorú követelményeket támaszt a vizsgálati szabványokkal, a berendezésekkel és az eljárásokkal szemben. Ez a blog az API kriogén biztonsági szelepek kriogén közegre vonatkozó vizsgálatának kulcsfontosságú kérdéseire koncentrál, segítve a szakmai társakat abban, hogy megértsék a vizsgálat lényegét, és elkerüljék a gyakori hibákat.

1. Az API kriogén biztonsági szelepek vizsgálati szabványai

Az API kriogén biztonsági szelepek kriogén közegre vonatkozó vizsgálata szigorúan meg kell, hogy feleljen az API 527 (Nyomáscsökkentő szelepek tömítési teljesítményének szabványai) és az API 526 (Nyomáscsökkentő szelepek méretszabványai) előírásainak, valamint egyidejűleg meg kell felelnie a kínai nemzeti szabványoknak: GB/T 29026-2012, JB/T 7248, illetve GB/T 24925-2019 (Kriogén szelepek műszaki feltételei). Ezek közül az API 527 egyértelműen meghatározza a kriogén biztonsági szelepek szivárgási arányának szabványát: DN ≤ 16 mm-es szelepek esetében a maximálisan megengedett szivárgási arány ≤ 12 cm³/perc; DN > 16 mm-es szelepek esetében a maximálisan megengedett szivárgási arány ≤ 36 cm³/perc. Ezen felül a vizsgálati hőmérsékletnek le kell fednie a szelep tényleges üzemelési hőmérsékletét, általában –196 °C (folyékony nitrogén közeg) és –50 °C (alacsony hőmérsékletű szénhidrogén közeg) között. Az LNG terminál biztonsági szelepei esetében a vizsgálati hőmérsékletet –162 °C-ra kell beállítani, ami összhangban van az LNG tényleges üzemelési hőmérsékletével.

2. Fő vizsgálati tételek és követelmények

Az API kriogén biztonsági szelepek kriogén közegre vonatkozó vizsgálata főként négy kulcsfontosságú vizsgálati tételt foglal magában, amelyek mindegyike egyértelmű műszaki követelményeket tartalmaz:

2.1 Alacsony hőmérsékleten való anyag-ütőképesség-vizsgálat

A szelep testének, a szeleptányérnak, a tömítőrúdnak és egyéb alapvető összetevőinek API kriogén biztonsági szelepek kriogén ellenálló anyagokat, például ausztenites rozsdamentes acélt (CF3/CF3M) vagy alacsony hőmérsékletű ötvözetacélt (LC3/LCB) kell használniuk. A vizsgálat azt követeli meg, hogy az alkatrészek átmenjenek a Charpy V-mélyedéses ütőképesség-vizsgálaton –196 °C-on, és az ütőképesség értékük legalább 27 J/cm² legyen, hogy elkerüljék a rideg törést az extrém alacsony hőmérsékleti körülmények között. Ez a vizsgálat az alapja a szelep szerkezeti integritásának biztosításának. A megfelelő API kriogén biztonsági szelepek anyag-ütőképesség-vizsgálatának megfelelési aránya 100%.

2.2 Kriogén tömítőképesség-vizsgálat

A tömítési teljesítmény az API szabvány szerinti mélyhűtött biztonsági szelepek legfontosabb teljesítménymutatója. A vizsgálatot a beállított extrém alacsony hőmérsékleti körülmények között végzik el. A szelepet a beállított nyomás 90%-ára nyomják fel, és a szivárgási arányt egy nagy pontosságú hélium-tömegspektrométeres szivárgásvizsgáló rendszerrel mérik. A szivárgási aránynak nem szabad meghaladnia az API 527 szabványban előírt határértéket. Ugyanakkor a szelep tengelytömítésének és a szeleptest kapcsolódásának tömítési teljesítményét is vizsgálni kell, hogy elkerüljék a tömítőanyag hideg összehúzódása miatti szivárgást. Az API szabvány szerinti mélyhűtött biztonsági szelepek mélyhűtött tömítési teljesítmény-vizsgálatának megfelelőségi aránya ≥99% kell legyen.

2.3 Mélyhűtött üzemelési megbízhatósági vizsgálat

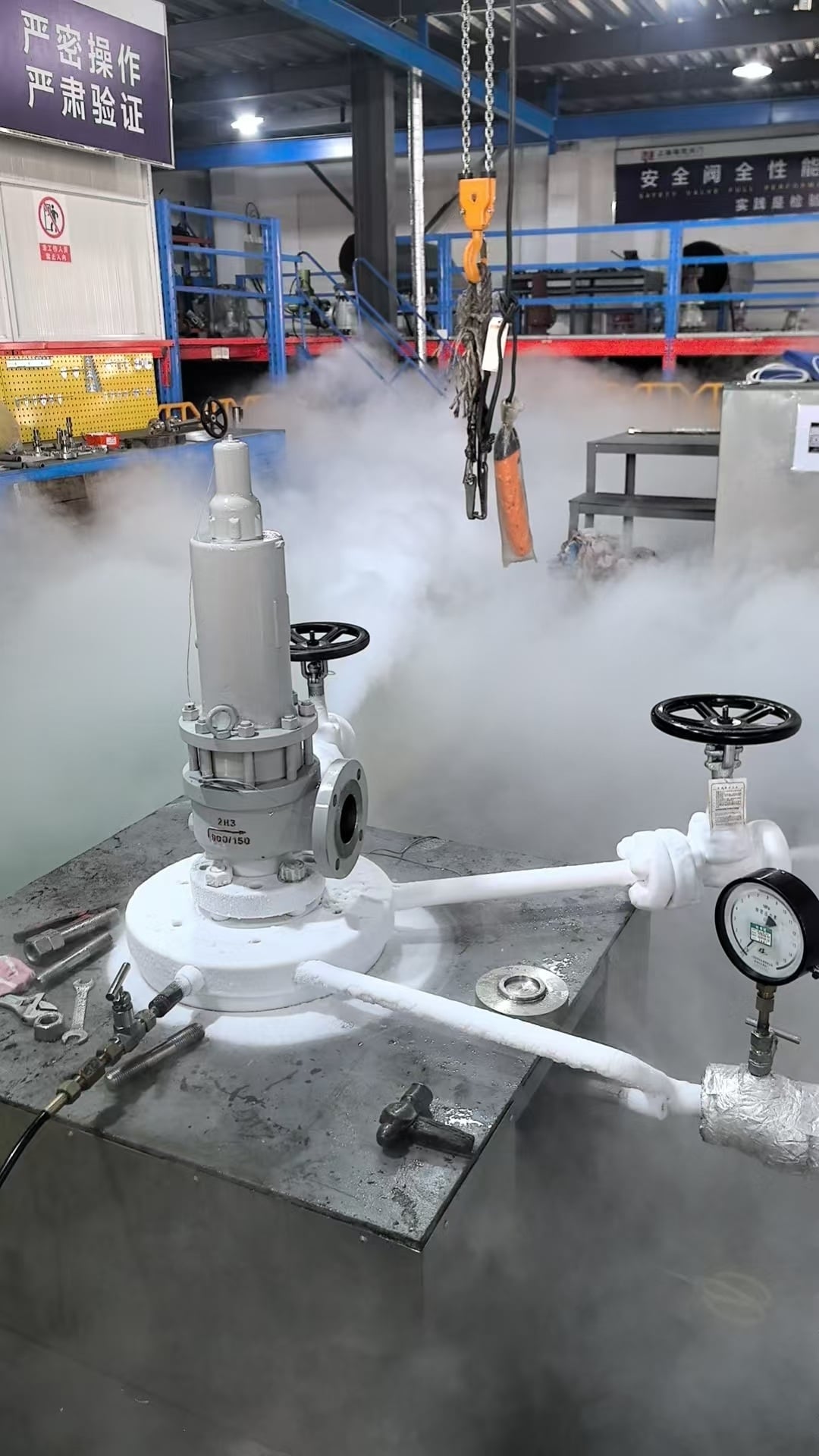

Ez a vizsgálat ellenőrzi a szelep nyitási, nyomáscsökkentési és automatikus újraülési funkcióinak megbízhatóságát kriogén körülmények között. A vizsgálati hőmérsékletet a szelep tényleges üzemelési hőmérsékletére állítják be, és a nyomást fokozatosan növelik a beállított nyomásig, amíg a szeleptányér felemelkedik és nyomást enged le. Rögzítik a nyitási nyomást és a nyomáscsökkentés idejét, és a nyitási-zárási ciklust legalább háromszor ismétlik meg. Előírás, hogy a nyitási nyomás eltérése a beállított nyomás ±3%-án belül legyen, a nyomáscsökkentés sima legyen, és az automatikus újraülés megbízható legyen szivárgás nélkül. A megfelelő minőségű szelepek átlagos nyomáscsökkentési ideje ≤5 másodperc, az újraülési szivárgási arány pedig ≤5 cm³/perc.

2.4 Hőmérséklet-egyenletesség vizsgálata

A kriogén teszt során a szelep hőmérséklet-eloszlásának egyenletesnek kell lennie, hogy elkerüljük a helyi túlhűtést vagy elégtelen hűtést, amelyek torzíthatják a teszteredményeket. A teszt során egy nagy pontosságú termoelem-tömböt használnak, amelyben 8–12 termoelemet helyeznek el a szelep testén, ülépén és száráon a hőmérséklet valós idejű figyelésére. Előírás, hogy a szelep bemenete és a tesztablak közötti hőmérsékletkülönbség ne haladja meg a 30 °C-ot, így biztosítva, hogy az egész szelep egyenletes ultraalacsony hőmérsékletű környezetben legyen. A tesztelő környezet hőmérséklet-egyenletességének hibája ≤ ±2 °C.

3. Gyakori hibák a kriogén közeg tesztelése során és elkerülésük módjai

A gyakorlati tesztelési folyamat során számos vállalat teszteredményeinek pontatlanságát okozza a helytelen működtetés. Az iparági felmérések szerint a teszthibák 68%-a a következő három gyakori hibából ered:

● Hiba 1: A szelep elégtelen zsírtalanítása és szárítása, amely jégképződéshez vezet a vizsgálat során, és megakadályozza a szelepelemek mozgását. Elkerülési módszer: Szakmai zsírtalanítószerek és magas hőmérsékletű szárítókemencék alkalmazása a zsír és nedvesség teljes eltávolítására, valamint a szárítás hatékonyságának ellenőrzése a vizsgálat előtt annak biztosítására, hogy a nedvességtartalom ≤ 0,05% legyen.
● Hiba 2: A vizsgálati közeg nem felel meg a tényleges üzemelési közegnek, ami ellentmondásos vizsgálati eredményeket eredményez a tényleges használattal szemben. Elkerülési módszer: A szelep tényleges üzemelési közegének megfelelően válasszuk ki a megfelelő vizsgálati közeget (pl. folyékony nitrogén LNG-szelepekhez, hélium alacsony hőmérsékletű szénhidrogén-szelepekhez).
● Hiba 3: A vizsgálati berendezés nincs kalibrálva, ami pontatlan nyomás- és hőmérsékletmérést eredményez. Elkerülési módszer: Kalibrálja az összes vizsgálati berendezést a vizsgálat megkezdése előtt, és állítson ki kalibrálási tanúsítványt a mérési adatok pontosságának biztosítása érdekében. A nyomás- és hőmérsékletmérő berendezések kalibrálási ciklusa legfeljebb 6 hónap lehet.

4. Következtetés

A API kriogén biztonsági szelepek kriogén közegvizsgálat egy szigorú és szakmai feladat, amely szigorúan követni igényli az API-szabványokat, fejlett vizsgálati berendezéseket és szabványosított működési eljárásokat. Csak a vizsgálat kulcsfontosságú pontjainak megértésével és a gyakori hibák elkerülésével biztosítható a vizsgálati eredmények pontossága, a szelep teljesítményének ellenőrzése, valamint a kriogén rendszer biztonságos üzemeltetéséhez megbízható garancia. Az API-kriogén biztonsági szelepek, amelyek sikeresen átmentek a szigorú kriogén vizsgálaton, az üzemi idő alatt 92%-kal csökkenthetik a meghibásodások gyakoriságát, és élettartamuk meghaladhatja a 8000 órát.
