Túlhevített gőz: Előnyei, hátrányai és a túlhevítés csökkentésének megoldásai az ipari folyamatok optimalizálásához

May 07, 2026
Szerző: Sanghaj Xiazhao Szelep Mérnöki Csapata
Közzétéve: 2026. május 7.
Kategória: Ipari gőzrendszerek, szeleptechnológia, folyamatoptimalizálás

image.png image.png (3).jpg

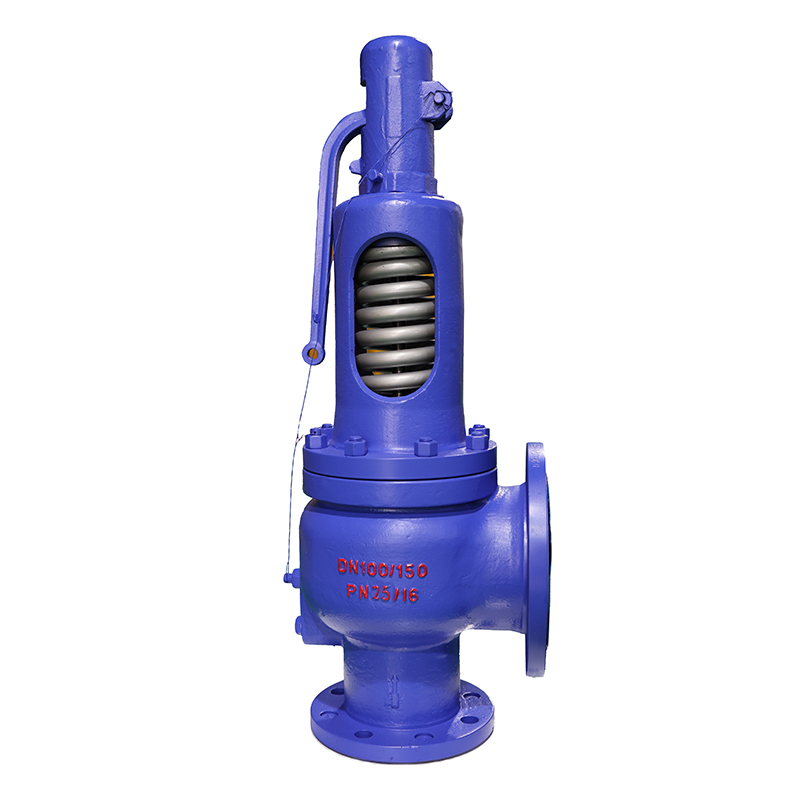

Bevezetés
A modern ipari gőzrendszerekben a túlhevített gőz egy nagy energiatartalmú hőközegként szolgál, amelyet széles körben alkalmaznak az erőművi áramtermelésben, a petro-kémiai feldolgozásban és a nagy léptékű gyártásban. Bár kiváló teljesítményt nyújt az energiaátalakításban és a hosszú távú továbbításban, magas hőmérséklete és nyomása jelentős kihívásokat jelent a folyamat utáni berendezések számára. Ebben a cikkben bemutatjuk a túlhevített gőz alapvető előnyeit és korlátozásait, elmagyarázzuk a túlhevítés csökkentésének és nyomáscsökkentésének (DS/PR) technológiájának tudományos alapjait, valamint részletes mérnöki útmutatót nyújtunk a rendszer kiválasztásához és számításához – ezek a tudásanyagok elengedhetetlenek a gőzfelhasználás optimalizálásához, a berendezések védelméhez és az energiahatékonyság maximalizálásához.

Mi a túlhevített gőz?
A túlhevített gőz a telített gőz további felfűtése a megadott nyomáshoz tartozó telítési hőmérséklet fölé, amelynek eredményeként teljesen száraz, nedvességmentes hőközeg keletkezik. A telített gőzzel ellentétben (amely a forrásponton létezik, és kondenzációja során rejtett hőt ad le), a túlhevített gőz energiája elsősorban érzékelhető hő formájában jelenik meg, így különleges termodinamikai tulajdonságokkal rendelkezik, amelyeket speciális ipari alkalmazásokra használnak.

A túlhevített gőz előnyei
1. Kiváló hőátviteli hatékonyság és stabilitás
• 100%-os szárazság (nincs folyékony víz), így az átadási hőátviteli együtthatók állandók maradnak, és elkerülhető a hőcserélő felületeken a lerakódás és a korrózió.
• Hosszú csővezetékek mentén is stabil hőteljesítményt biztosít, ellentétben a telített gőzzel, amely kondenzálódik, és így csökken a hatékonysága.
• Ideális magas hőmérsékletű folyamatokhoz, ahol pontos, egyenletes fűtésre van szükség, anélkül, hogy nedvesség szennyezné a folyamatot.

2. Minimális átviteli veszteségek
• Alacsony viszkozitás és kiváló áramlási tulajdonságok csökkentik a súrlódási veszteségeket a csővezetékekben.
• Rendkívül magas áramlási sebességet támogat (akár 100 m/s-ig) (szemben a telített gőz 20–40 m/s-os értékével), így kisebb átmérőjű csövek alkalmazhatók, és alacsonyabbak az infrastrukturális költségek.
• Jelentősen csökkent hőveszteség szállítás közben, ezért ideális hosszú távú elosztásra nagy ipari komplexumokon belül.

3. Nagyobb villamosenergia-termelési kapacitás
• Magasabb entalpia (teljes energiatartalom) hatékonyabban alakítható át mechanikai munkává turbinákban, gőzpumpákban és egyéb erőgépekben.
• Kritikus fontosságú erőművek számára: a túlhevítés növeli a Rankine-kör hatásfokát, így növeli az elektromos energia kimenetet, miközben csökkenti az üzemanyag-fogyasztást.
• Erősebb teljesítményt nyújt nagy terhelés alatt működő meghajtó rendszerekben, javítva ezzel az üzem teljes termelékenységét.

4. Megszünteti a vízkalapács-kockázatot
• A folyékony víz hiánya megakadályozza a káros vízkalapács-jelenséget (hidraulikus ütést) a csövekben, szelepekben és berendezésekben.
• Védje a rendszer integritását, csökkentse a karbantartási igényt, és növelje a csővezeték-alkatrészek élettartamát.
• Biztosítja a stabil és biztonságos üzemelést – különösen fontos a nagynyomású ipari hálózatokban.

A túlhevített gőz hátrányai
1. A legtöbb folyamatberendezéshez nem illő paraméterek
• A legtöbb szivattyú utáni hőcserélő, reaktor és egységfűtő berendezés alacsony- vagy közepes nyomásra és hőmérsékletre van méretezve (pl. 0,8 MPa, 170 °C).
• A közvetlen használat túlnyomást/túlmelegedést okozhat, amely berendezéshibához vagy biztonsági balesethez vezethet.

2. Gyorsult berendezés-elhasználódás
• A magas hőmérséklet és nyomás súlyos eróziót, korróziót és hőmérsékleti feszültséget okoz a csövekben, szelepekben és egyéb alkatrészekben.
• Drága ötvözött anyagokat (pl. 12Cr1MoV) igényel a szokásos szénacél helyett.
• Rövidíti a szervizéletet, növeli a karbantartási gyakoriságot, és emeli az üzemeltetési költségeket.

3. Jelentős energiaveszteség
• A közvetlen befecskendezés alacsony paraméterű berendezésekbe felesleges túlmelegítést veszteget felhasználatlan hőként (sugárzás vagy elvezetés útján).
• Csökkenti az általános hőhatásfokot, és növeli az üzemanyag/energia költségeket.
• Termodinamikailag hatástalan: magas minőségű energiát alkalmaznak alacsony minőségű feladatokra.

4. Összetett szabályozási és stabilitási kihívások
• Az erős nyomás-hőmérséklet-kapcsolat nehezíti a szabályozást.
• A kazán terhelésingadozásai közvetlenül zavarják a gőzminőséget, ami instabil folyamat-hőmérsékletet és egyenetlen termékminőséget eredményez.
• Bonyolult szabályozórendszerekre van szükség a stabil lefelé irányuló feltételek fenntartásához.

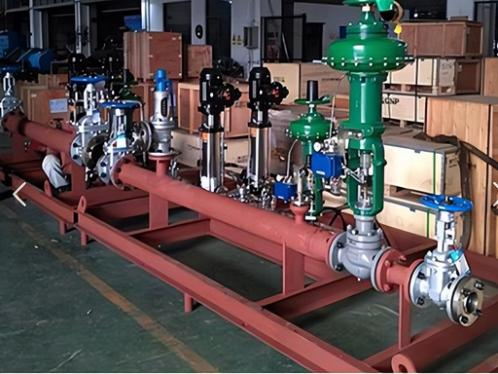

Alapmegoldás: Hűtés és nyomáscsökkentés (DS/PR) technológia
A túlhevített gőz korlátozásainak kiküszöbölésére, miközben megőrzi előnyeit, az ipari rendszerek a lehűtő és nyomáscsökkentő állomásokra (DS/PR) támaszkodnak – ez a kritikus interfész a nagy energiatartalmú kazánkimenet és a folyamatra kész gőz között.

Működési elv
A rendszer két szinkronizált funkciót lát el:
1. Nyomáscsökkentés: A magas nyomású gőz szabályozott fojtása a célként meghatározott működési nyomásra.
2. Lehűtés: Azonosított víz finom permetezése a felesleges hő elnyelésére, amellyel a hőmérsékletet a telítési hőmérséklet fölé csökkentik.

1. Nyomáscsökkentési folyamat
• Szabályozó szelepek (egy- vagy többfokozatú) alkalmazásával fojtja a gőzt, így a nyomási energiát sebességgé (és szabályozott hőveszteséggé) alakítja át.
• Egyfokozatú: legfeljebb 2,0 MPa nyomáscsökkenés esetén.
• Többfokozatú (2–3 fokozat): ΔP > 2,0 MPa esetén, ahol minden egyes fokozat nyomáscsökkenése 1,0–1,5 MPa között marad, hogy elkerüljék a túlzott sebességet, a kopást és a zajt.
• A kimeneti nyomást ±5 %-os tűréshatáron belül stabilan tartja a beállított értékhez képest.

2. Lehűtési folyamat (vízbefecskendezés)
• Ipari szabvány: porlasztott víz bevezetése (a legjobb hatásfokú és gazdaságos megoldás).
• Nagynyomású, desztillált víz/lecsapódási víz finom cseppek formájában (<50 μm) szóródik be a gőzáramba.
• A cseppek azonnal elpárolognak, hatalmas mennyiségű hőt elnyelve, így csökkentve a gőz hőmérsékletét.
• Kritikus feltétel: a végső hőmérsékletnek 10–20 °C-kal a telítési hőmérséklet felett kell maradnia, hogy a szárazsági fok ≥98 % legyen, és megakadályozza a vízvisszavezetést.


Műszaki kiválasztási és számítási útmutató
A megfelelő DS/PR rendszer tervezéséhez pontos termokémiai számítás szükséges. Az alábbiakban Xiazhao Valve ipari projektekhez alkalmazott teljes módszertanát ismertetjük.

Előzetes kiválasztási paraméterek (megerősítendők)
• Bemenet (felmelegített): P₁ (MPa abszolút), T₁ (°C), átfolyás Q (t/h)
• Kimenet (folyamat): P₂ (MPa abszolút), T₂ (°C)
• Hűtővíz: hőmérséklet t (általában 20–30 °C)
• Tervezési tartalékok: 10–15 % áramlási tartalék; 5–10 % nyomás/hőmérséklet-szabályozási tartalék

1. lépés: Nyomáscsökkentő méretezése
A. Nyomáscsökkenés és fokozatválasztás
• ΔP = P₁ − P₂
• ΔP ≤ 2,0 MPa: egyszerű fokozatú szelep
• ΔP > 2,0 MPa: többfokozatú (2–3 fokozatú) szelep


B. Sebességellenőrzés
• A csökkentés előtt: 20–40 m/s
• A csökkentés után: 15–30 m/s
• Képlet: v = Q × 1000 / (3600 × ρ × A) = Q / (3,6 × ρ × π(d/2)²)
Ahol:
•Q = t/h, d = csőátmérő (m), ρ = gőzsűrűség (kg/m³), v = sebesség (m/s)

C. Szelep műszaki adatok
•Válassza ki a csővezetékkel megegyező névleges méretet (DN)
•A névleges nyomás (PN) ≥ P₁ legyen
•Győződjön meg arról, hogy a Cv/Kv-érték megfelel a maximális átfolyási mennyiségnek + tartalékkal

2. lépés: Lehűtővíz számítása
Az entalpiaegyenleg alapján:
Q×h₁+G×hᵥ=(Q+G)×h₂
Átrendezve:
G=Q×(h1−h2/h2−hw)
Ahol:
•Q = a gőz bevezetési árama (kg/óra)
•h₁ = a bevezetési entalpia (kJ/kg, a gőztáblázatból)
•h₂ = a kilépési entalpia (kJ/kg, a gőztáblázatból)
•G = a víz befecskendezési sebessége (kg/óra)
•h_w = a víz entalpiája ≈ 4,2 × t (kJ/kg)

Gyakorlati példa
Adott:
•P₁ = 4,0 MPa, T₁ = 400 °C, Q = 20 t/óra
•P₂ = 0,8 MPa, T₂ = 170 °C
•t = 25 °C → h_w ≈ 105 kJ/kg
•A táblázatokból: h₁ = 3214,5 kJ/kg; h₂ = 2792,2 kJ/kg
G = 20 000 × (3214,5 − 2792,2) / (2792,2 − 105) ≈ 3280 kg/óra 10 % tartalékkal: 3,6 t/óra befecskendezési sebesség

3. lépés: Fúvóka kiválasztása
• Porlasztás: cseppméret ≤ 50 μm
• Anyag: 304/316-es rozsdamentes acél (korrózióállóság érdekében)
• Szabályozási tartomány: ≥ 4:1 a terhelésingadozásokhoz
• Mennyiség/méret illeszkedjen a G értékhez + biztonsági tartalék

Kritikus kiválasztási és üzemeltetési irányelvek
1. Nyomásbiztonság: Állítsa be a P₂ nyomást 0,05–0,1 MPa-ra magasabbra, mint a berendezés névleges nyomása, hogy biztosított legyen a szállítás.
2. Nedves gőz elkerülése: A P₂ nyomáson a T₂ hőmérsékletet 10–20 °C-kal tartsa a telítési hőmérséklet felett; a gőz szárazsága ≥ 98 %.
3. Terhelési rugalmasság: ±10 %-os áramlásváltozásra kell tervezni.
4. Vízminőség: Desztillált vagy kondenzátvíz használata; szűrő felszerelése a fúvókák eltömődésének megelőzésére.
5. Anyagkompatibilitás: T > 350 °C esetén 12Cr1MoV anyagot kell használni; szelepek: magas hőmérsékletű ötvözetek.

Miért érdemes együttműködni a Shanghai Xiazhao Valve vállalattal?
Specializáltunk a globális ipari ügyfelek számára szabható, mérnöki szinten kialakított lehűtési és nyomáscsökkentési megoldásokban:
• Üzemspecifikus tervezés erőművek, petro-kémiai üzemek, finomítók és gyártóüzemek számára
• Nagy teljesítményű szabályozószelepek és többfokozatú belső szerelvények extrém túlhevített körülményekhez
• Pontos porlasztó rendszerek, amelyek biztosítják a stabil, száraz gőz kimenetét
• Teljes termodinamikai számítás és méretezés az IAPWS-IF97 szabványok szerint
• Globális anyagmegfelelőség: ASME, API, ANSI, GOST
• Életciklus-támogatás: mérnöki szolgáltatás, üzembe helyezés, karbantartás

Összegzés
A túlhevített gőz egy értékes energiahordozó – hatékony, de igényes. A hozzá kapcsolódó, páratlan előnyök a távvezetékek és az energiaátalakítás területén komoly költségekkel járnak a berendezések kompatibilitása, a hatásfok és a karbantartás tekintetében. A biztonságos és gazdaságos üzemelés kulcsa a megfelelő lehűtés és nyomáscsökkentés: a magas energiatartalmú túlhevített gőz átalakítása stabil, folyamatokhoz alkalmazható hőenergia-hordozóvá.
Ezen elvek megértése és szigorú mérnöki kiválasztás alkalmazása révén az ipari üzemek növelhetik az energiahatékonyságot, meghosszabbíthatják a berendezések élettartamát, csökkenthetik az üzemeltetési kockázatot, és csökkenthetik az összköltséget.

Egyedi lehűtő/nyomáscsökkentő (DS/PR) megoldásra van szüksége?
Lépjen kapcsolatba a Shanghai Xiazhao Valve mérnöki csapatával ingyenes rendszerfelmérés és a gőzparamétereihez igazított méretezési számítás elkészítéséért. Kövesse további cikkeinket: Fejlett szabályozási stratégiák túlhevített gőzrendszerekhez és energiamegtakarítási esettanulmányok.

SEO kulcsszavak (Google-indexeléshez)
a túlhevített gőz előnyei és hátrányai, a gőz lehűtése és nyomáscsökkentése, a gőz lehűtésének számítása, túlhevített gőzre szolgáló nyomáscsökkentő szelep, ipari gőzrendszer-optimálás, gőzszabályozó szelep, vízpermetezéses lehűtő, gőzenergia-hatékonyság, ipari kazán gőzmegoldások, Xiazhao Valve lehűtőállomás

3 csoport közös üzemeltetési feltétel kiválasztási számítási táblázata
Az alábbi táblázatok három gyakori ipari túlhevített gőz lehűtésére és nyomáscsökkentésére vonatkozó üzemeltetési feltételt foglalnak magukban, beleértve a bemeneti/kimeneti paramétereket, a számítási eredményeket és az ajánlott berendezés-specifikációkat, amelyek közvetlenül felhasználhatók mérnöki tervezéshez.

1. táblázat: Üzemeltetési feltétel 1 (közepes nyomás, közepes átfolyás)

Paraméter típusa

Konkrét paraméterek

Számítási eredmények

Ajánlott specifikációk

Bemeneti túlhevített gőz

P₁=3,0 MPa (abszolút), T₁=350 °C, Q=15 t/h

-

-

Kimeneti cél-gőz

P₂=0,6 MPa (abszolút), T₂=160 °C

-

-

Hűtővíz

t=25℃, h_w≈105kJ/kg

-

-

Nyomáscsökkenés (ΔP)

2,4 MPa

δP=2,0 MPa, többfokozatú (kétfokozatú) nyomáscsökkentés

kétfokozatú nyomáscsökkentő szelep

Entalpiaérték (gőztáblázatból)

h₁=3115,7 kJ/kg, h₂=2756,8 kJ/kg

-

-

Vízbevezetési ráta (G)

-

Számított G≈2180 kg/h; 10 % tartalékkal G=2,4 t/h

Fúvóka: 304-es rozsdamentes acél, cseppméret ≤50 μm

Szelep specifikáció

-

PN ≥ 3,0 MPa, DN illeszkedik a csővezetékhez

PN 4,0 MPa, DN 80 (a tényleges csővezetéktől függően beállítható)


2. táblázat: Működési feltétel 2 (magas nyomású, nagy átfolyású)

Paraméter típusa

Konkrét paraméterek

Számítási eredmények

Ajánlott specifikációk

Bemeneti túlhevített gőz

P₁ = 5,0 MPa (abszolút), T₁ = 420 °C, Q = 30 t/h

-

-

Kimeneti cél-gőz

P₂ = 1,0 MPa (abszolút), T₂ = 180 °C

-

-

Hűtővíz

t = 28 °C, h_w ≈ 117,6 kJ/kg

-

-

Nyomáscsökkenés (ΔP)

4,0 MPa

δP = 2,0 MPa, többfokozatú (3 fokozatú) nyomáscsökkentés

3 fokozatú nyomáscsökkentő szelep

Entalpiaérték (gőztáblázatból)

h₁ = 3271,9 kJ/kg, h₂ = 2834,8 kJ/kg

-

-

Vízbevezetési ráta (G)

-

Számított G ≈ 5230 kg/h; 10 % tartalékkal G = 5,75 t/h

Fúvóka: 316-es rozsdamentes acél, cseppméret ≤ 50 μm, 2 darab fúvóka

Szelep specifikáció

-

Nomiális nyomás (PN) ≥ 5,0 MPa, névleges átmérő (DN) illeszkedik a csővezetékhez

Nomiális nyomás (PN) 6,3 MPa, névleges átmérő (DN) 100 (az aktuális csővezeték alapján beállítható)


3. táblázat: Működési feltétel 3 (alacsony nyomás, kis átfolyás)

Paraméter típusa

Konkrét paraméterek

Számítási eredmények

Ajánlott specifikációk

Bemeneti túlhevített gőz

P₁ = 1,6 MPa (abszolút), T₁ = 280 °C, Q = 5 t/h

-

-

Kimeneti cél-gőz

P₂ = 0,4 MPa (abszolút), T₂ = 150 °C

-

-

Hűtővíz

t = 22 °C, h_w ≈ 92,4 kJ/kg

-

-

Nyomáscsökkenés (ΔP)

1.2MPa

δP ≤ 2,0 MPa, egyfokozatú nyomáscsökkentés

Egyfokozatú nyomáscsökkentő szelep

Entalpiaérték (gőztáblázatból)

h₁ = 3034,4 kJ/kg, h₂ = 2748,7 kJ/kg

-

-

Vízbevezetési ráta (G)

-

Számított G ≈ 480 kg/h; 10 % biztonsági tartalékkal G = 0,53 t/h

Fúvóka: 304-es rozsdamentes acél, cseppméret ≤50 μm

Szelep specifikáció

-

Névleges nyomás (PN) ≥ 1,6 MPa, névleges átmérő (DN) a csővezetékhez igazítva

Névleges nyomás (PN) 2,5 MPa, névleges átmérő (DN) 50 (a tényleges csővezeték alapján beállítható)


Megjegyzés: Az összes számítási eredmény az entalpia-egyenleg képletén és a gőz termodinamikai tulajdonságainak táblázatán alapul, és a tervezési biztonsági tartalék 10 %. A javasolt műszaki adatok a tényleges helyszíni csővezeték-méretek és berendezési követelmények alapján módosíthatók. Egyedi számítás esetén kérjük, lépjen kapcsolatba a Shanghai Xiazhao Valve mérnöki csapatával.
