Autor: Equipa de Enxeñaría de Válvulas de Shanghai Xiazhao
Publicado: 7 de maio de 2026
Categoría: Sistemas industriais de vapor, tecnoloxía de válvulas, optimización de procesos
Para comprender completamente o rendemento do vapor sobrecalentado e os sistemas de redución de presión por desobrecalentamento, os enxeñeiros industriais deben distinguir claramente entre vapor saturado e vapor sobrecalentado. Estes dous tipos de vapor presentan diferentes características termodinámicas, comportamentos de transmisión de calor e escenarios de aplicación industrial. Este capítulo explica as súas definicións, o cálculo da entalpía térmica e as diferenzas esenciais para mellorar o deseño dos sistemas de vapor.
O vapor saturado fai referencia ao vapor que manteña un equilibrio dinámico coa súa fase de auga líquida. Nun recipiente pechado, a velocidade de evaporación da auga líquida é igual á velocidade de condensación das moléculas de vapor. A súa temperatura e presión presentan unha correspondencia unívoca, o que significa que só existe unha variable independente entre a presión e a temperatura.
Características principais do vapor saturado:
• Fácil de condensar durante o transporte pola tubería;
• A perda de calor xera gotas de auga e vapor húmido;
• Contén pequenas gotas líquidas nas condicións reais de traballo;
• A sequedad do vapor determina directamente a calidade do vapor.
O vapor sobrecalentado xérase ao quentar continuamente vapor saturado seco a presión constante. A súa temperatura é visiblemente superior á temperatura de saturación correspondente á súa presión de traballo. Ao contrario que o vapor saturado, o vapor sobrecalentado require dous parámetros independentes (presión e temperatura) para definir o seu estado termodinámico.
Características principais do vapor sobrecalentado:
• Sen gotas líquidas, vapor completamente seco;
• Menor densidade e menor coeficiente de transmisión de calor;
• Sen risco de golpes de ariete durante a operación na tubería;
• Propiedades físicas estables para o transporte a longa distancia.
2. Cálculo da entalpía do vapor de auga
A enerxía do vapor defínese como o contido total de calor, que se emprega amplamente para cálculos térmicos, selección de válvulas e cálculo da inxección de auga no desuperquecedor. A fórmula do calor total móstrase a continuación:
Explicación dos parámetros:
• Q: Calor total do vapor (kJ ou MJ);
• m: Caudal máisico do vapor (kg ou t);

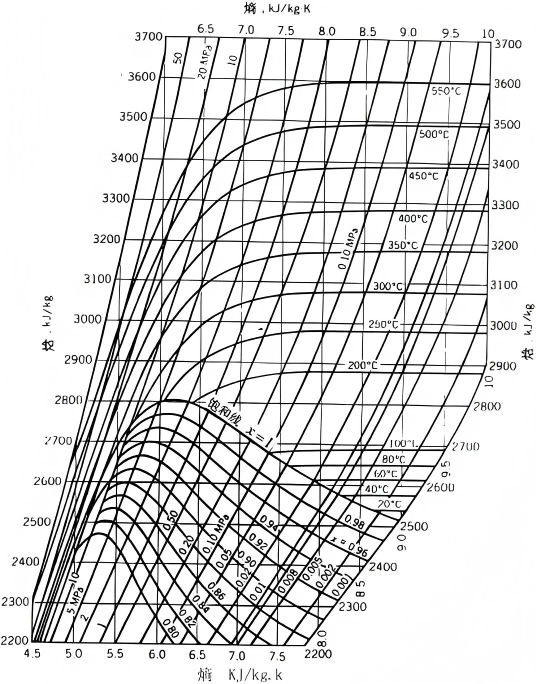

• h: Entalpía específica do vapor (kJ/kg), obtida das táboas termodinámicas do vapor.
A entalpía específica consta de dúas partes: calor sensible e calor latente:
• Entalpía do líquido (h_f): Calor sensible necesario para quentar a auga desde 0 °C ata o punto de ebulición;
• Entalpía de evaporación (h_fg): Calor latente consumida cando a auga en ebulición se converte en vapor.
3. Diferenzas fundamentais entre vapor saturado e vapor sobrecalentado
Nas redes industriais de tuberías de vapor, o vapor sobrecalentado é o preferido para o transporte, mentres que o vapor saturado úsase habitualmente para o calefactado na produción.
• Vapor sobrecalentado para o transporte: Baixa densidade, baixas perdas térmicas, sen condensación durante a entrega a longa distancia, reducindo eficazmente as perdas nas tuberías e evitando a acumulación de auga.
• Vapor saturado para uso no proceso: Contén unha alta calor latente, excelente eficiencia na transmisión de calor, adecuado para intercambiadores de calor, reactores e equipos convencionais de calefacción.
Debido ao desacordo entre os parámetros do vapor sobrecalentado de alta temperatura e os equipos de proceso de baixa temperatura, os dispositivos de desobrecalentamento e redución de presión resultan esenciais para converter o vapor sobrecalentado nun vapor de proceso cualificado, saturado ou case saturado.
1. Eficiencia e estabilidade superiores na transferencia de calor
• A sequitude ao 100 % (sen auga líquida) garante coeficientes consistentes de transferencia de calor, eliminando a incrustación e a corrosión nas superficies dos intercambiadores de calor.
• Manteñen un rendemento térmico estable incluso en tuberías longas, ao contrario do vapor saturado, que se condensa e perde eficiencia.
• Ideal para procesos de alta temperatura que requiren un calecemento preciso e uniforme sen contaminación por humidade.
2. Perdas mínimas na transmisión
• Baixa viscosidade e excelentes propiedades de fluxo reducen as perdas por fricción nas tuberías.
• Permite velocidades de fluxo extremadamente altas (ata 100 m/s) (frente a 20–40 m/s para vapor saturado), o que permite diámetros de tubería máis pequenos e menores custos de infraestrutura.
• Redución significativa das perdas térmicas durante o transporte, o que o fai ideal para a distribución a longa distancia en grandes complexos industriais.
3. Maior capacidade de xeración de enerxía
• Maior entalpía (contido total de enerxía) convértese máis eficientemente en traballo mecánico nas turbinas, bombas de vapor e outros equipos de xeración de potencia.
• Fundamental para centrais eléctricas: o sobrecalentamento mellora a eficiencia do ciclo Rankine, aumentando a produción de electricidade e reducindo o consumo de combustible.
• Ofrece un rendemento superior nos sistemas de accionamento de alta carga, mellorando a produtividade global da instalación.
4. Eliminación do risco de golpe de ariete
• A ausencia total de auga líquida prevén o golpe de ariete (choque hidráulico) daniño nas tuberías, válvulas e equipos.
• Protexe a integridade do sistema, reduce o mantemento e alarga a vida útil dos compoñentes da tubaxe.
• Garante unha operación estable e segura—especialmente vital nas redes industriais de alta presión.
Desvantaxes do vapor sobrecalentado
1. Parámetros non adecuados para a maioría dos equipos de proceso
• O vapor sobrecalentado xerado pola caldeira adoita operar en condicións extremas (p. ex., 4,0 MPa, 400 °C).
• A maioría dos intercambiadores de calor, reactores e calefactores unitarios de descarga están cualificados para parámetros baixos ou medios (p. ex., 0,8 MPa, 170 °C).
• O seu uso directo provoca sobrepresión/sobrecalentamento, o que supón un risco de fallo do equipo ou incidentes de seguridade.
2. Deterioro acelerado do equipo
• As altas temperaturas e presións provocan unha erosión, corrosión e tensión térmica severas nas tubaxes, válvulas e compoñentes.
• Requiere materiais de aleación caros (p. ex., 12Cr1MoV) en vez de acero ao carbono estándar.
• Reduce a vida útil, aumenta a frecuencia de mantemento e eleva os custos operativos.
3. Perda significativa de enerxía
• A inxección directa en equipos de baixos parámetros desperdicia o sobrecalentamento excesivo como calor non utilizado (mediante radiación ou escape).
• Reduce a eficiencia térmica global e incrementa os custos de combustible/enerxía.
• Ineficiente termodinamicamente: aplícase enerxía de alta calidade a tarefas de baixa calidade.
4. Complexidade no control e desafíos de estabilidade
• A forte interdependencia entre presión e temperatura dificulta a regulación.
• As fluctuacións na carga da caldeira alteran directamente a calidade do vapor, provocando temperaturas de proceso inestables e calidade do produto inconsistente.
• Requere sistemas de control sofisticados para manter condicións estables a montante.
Solución principal: Tecnoloxía de desobrecalentamento e redución de presión (DS/PR)
Para resolver as limitacións do vapor sobrecalentado mantendo os seus beneficios, os sistemas industriais recorren a estacións de desobrecalentamento e redución de presión (DS/PR) — a interface crítica entre a saída de alta enerxía da caldeira e o vapor listo para o proceso.
Principio de funcionamento
O sistema realiza dúas funcións sincronizadas:
1. Redución de presión: estrangulamento do vapor de alta presión ata a presión de traballo desexada.
2. Desobrecalentamento: inxección de auga desmineralizada atomizada para absorber o calor excesivo, reducindo a temperatura ata niveis lixeiramente superiores á temperatura de saturación.
1. Proceso de redución de presión
• Emprega válvulas de control (de unha ou varias etapas) para estrangular o vapor, convertendo a enerxía de presión en velocidade (e perda de calor controlada).
• De unha etapa: Para caídas de presión ≤ 2,0 MPa.
• De varias etapas (2–3 etapas): Para ΔP > 2,0 MPa, limitando cada etapa a 1,0–1,5 MPa para evitar velocidades excesivas, erosión e ruído.
• Manteñen unha presión de saída estable dentro dun ±5 % do valor establecido.
2. Proceso de desobrecalentamento (inxección de auga)
• Norma industrial: inxección de auga atomizada (o método máis eficiente e económico).
• A auga desmineralizada ou o condensado a alta presión son pulverizados en gotas finas (<50 μm) na corrente de vapor.
• As gotas vaporízanse instantaneamente, absorbindo unha cantidade masiva de calor e reducindo a temperatura do vapor.
• Fundamental: a temperatura final debe manterse entre 10 e 20 °C por riba da temperatura de saturación para garantir un grao de sequidade ≥98 % e evitar o arrastre de auga.
Guía de selección e cálculo de enxeñaría
Un deseño axeitado do sistema DS/PR require cálculos termoquímicos precisos. A continuación móstrase a metodoloxía completa empregada por Xiazhao Valve en proxectos industriais.
Parámetros de preselección (deben confirmarse)
• Entrada (sobrecalentada): P₁ (MPa abs), T₁ (°C), caudal Q (t/h)
• Saída (proceso): P₂ (MPa abs), T₂ (°C)
• Auga de refrigeración: temperatura t (normalmente 20–30 °C)
• Márxenes de deseño: caudal do 10–15 %; regulación de P/T do 5–10 %
Paso 1: Dimensionamento da redución de presión
A. Caída de presión e selección de etapas
• ΔP ≤ 2,0 MPa: válvula de unha soa etapa
• ΔP > 2,0 MPa: válvula de múltiples etapas (2–3 etapas)
B. Verificación da velocidade
• Antes da redución: 20–40 m/s
• Despois da redución: 15–30 m/s
v=(Q×1000/3600×ρ×A)=Q/(3.6×ρ×π(d/2)²)
Onde:
• Q = t/h, d = diámetro da tubería (m), ρ = densidade do vapor (kg/m³), v = velocidade (m/s)
C. Especificación da válvula
• Seleccione o DN que coincida coa tubería
• Asegúrese de que a capacidade Cv/Kv cumpra o caudal máximo máis unha marxe
Paso 2: Cálculo da auga de desuperquecemento
Baseado no balance de entalpía:
Q×h1+G×hω=(Q+G)×h2
Reordenado:
G=Q*\frac{h_1−h_2}{h_2−h_w}
• Q = caudal de vapor de entrada (kg/h)
• h₁ = entalpía á entrada (kJ/kg, das táboas de vapor)
• h₂ = entalpía á saída (kJ/kg, das táboas de vapor)
• G = caudal de inxección de auga (kg/h)
• h_w = entalpía da auga ≈ 4,2 × t (kJ/kg)
• P₁ = 4,0 MPa, T₁ = 400 °C, Q = 20 t/h
• P₂ = 0,8 MPa, T₂ = 170 °C
• t = 25 °C → h_w ≈ 105 kJ/kg
• Das táboas: h₁ = 3214,5 kJ/kg; h₂ = 2792,2 kJ/kg
G = 20 000 × (3214,5 − 2792,2) / (2792,2 − 105) ≈ 3280 kg/h
Con unha marxe do 10 %: caudal de inxección de 3,6 t/h
Paso 3: Selección do bico
• Atomización: tamaño das gotas ≤50 μm
• Material: aço inoxidable 304/316 para resistencia á corrosión
• Relación de regulación: ≥ 4:1 para variación de carga
• Cantidade/tamaño adaptados ao caudal G máis unha marxe
Directrices críticas de selección e funcionamento
1. Seguridade de presión: axustar P₂ entre 0,05 e 0,1 MPa por encima da presión nominal do equipo para garantir a entrega.
2. Evitar vapor húmido: manter T₂ entre 10 e 20 °C por encima da temperatura de saturación a P₂; grao de secura ≥98 %.
3. Flexibilidade de carga: deseñar para unha variación de caudal de ±10 %.
4. Calidade da auga: empregar auga desmineralizada ou condensado; instalar filtración para evitar obstrución dos bicos.
5. Compatibilidade de materiais: para T = 350 °C, empregar 12Cr1MoV; válvulas: aleacións resistentes á alta temperatura.
Por que colaborar con Shanghai Xiazhao Valve?
Especializámonos en solucións personalizadas de desuperquecemento e redución de presión para clientes industriais globais:
• Deseño específico para aplicacións de enerxía, petroquímica, refino e fabricación
• Válvulas de control de alto rendemento e recambios multicamara para condicións extremas de vapor sobrecalentado
• Sistemas de atomización de precisión que garanten un vapor estable e seco na saída
• Cálculo termodinámico completo e dimensionamento segundo as normas IAPWS-IF97
• Conformidade global con materiais: ASME, API, ANSI, GOST
• Apoio ao ciclo de vida: enxeñaría, posta en servizo e mantemento
O vapor sobrecalentado é unha fonte de enerxía de alto valor: potente pero esixente. As súas inigualables vantaxes na transmisión e na xeración de enerxía van acompañadas de custos elevados en compatibilidade de equipos, eficiencia e mantemento. A clave para unha operación segura e económica é a desobrecalentación e a redución de presión adecuadas: converter o vapor sobrecalentado de alta enerxía nun fluído térmico estable e listo para o proceso.
Ao comprender estes principios e aplicar unha selección de enxeñaría rigorosa, as plantas industriais poden maximizar a eficiencia enerxética, alargar a vida útil dos equipos, reducir o risco operativo e baixar os custos totais.
Necesita unha solución personalizada de DS/PR?
Póñase en contacto co equipo de enxeñaría de Shanghai Xiazhao Valve para unha avaliación gratuita do sistema e o cálculo de dimensionamento adaptados aos seus parámetros de vapor.
Mantéñase atento ao noso próximo artigo: Estratexias avanzadas de control para sistemas de vapor sobrecalentado e estudos de caso sobre ahorro enerxético.
Palabras clave SEO (para indexación en Google)
vapor saturado vs vapor sobrecalentado, vantaxes e desvantaxes do vapor sobrecalentado, desobrecalentamento e redución de presión, cálculo de desobrecalentamento de vapor, válvula redutora de presión para vapor sobrecalentado, optimización de sistemas industriais de vapor, válvula de acondicionamento de vapor, desobrecalentador por pulverización de auga, eficiencia enerxética do vapor, solucións industriais de vapor para caldeiras, estación de desobrecalentamento da marca Xiazhao Valve
3 Grupos de Táboas de Cálculo para a Selección de Condicións de Funcionamento Comúns
As táboas seguintes abranguen tres condicións de funcionamento comúns na industria para o desobrecalentamento e redución de presión do vapor sobrecalentado, incluíndo parámetros de entrada/saída, resultados dos cálculos e especificacións recomendadas de equipos, que poden ser utilizadas directamente no deseño de enxeñaría.
T táboa 1: Condición de funcionamento 1 (presión media, caudal medio)
Tipo de Parámetro |
Parámetros específicos |
Resultados do Cálculo |
Especificacións Recomendadas |
Vapor Sobrecalentado de Entrada |
P₁=3,0 MPa (abs), T₁=350 ℃, Q=15 t/h |
- |
- |
Vapor Obxectivo de Saída |
P₂=0,6 MPa (abs), T₂=160 ℃ |
- |
- |
Auga de refrixión |
t=25 ℃, h_w≈105 kJ/kg |
- |
- |
Caída de presión (ΔP) |
2,4 MPa |
δP=2,0 MPa, redución de presión en múltiples etapas (2 etapas) |
válvula reductora de presión de dúas etapas |
Valor de entalpía (da táboa do vapor) |
h₁=3115,7 kJ/kg, h₂=2756,8 kJ/kg |
- |
- |
Caudal de inxección de auga (G) |
- |
G calculado ≈ 2180 kg/h; con márxen do 10 %, G=2,4 t/h |
Boquilla: 304SS, tamaño de gota ≤50 μm |
Especificación da válvula |
- |
PN ≥ 3,0 MPa, DN acorde coa tubería |
PN 4,0 MPa, DN 80 (axustable segundo a tubería real) |
Táboa 2: Condición de traballo 2 (alta presión, alto caudal)
Tipo de Parámetro |
Parámetros específicos |
Resultados do Cálculo |
Especificacións Recomendadas |
Vapor Sobrecalentado de Entrada |
P₁ = 5,0 MPa (abs), T₁ = 420 ℃, Q = 30 t/h |
- |
- |
Vapor Obxectivo de Saída |
P₂ = 1,0 MPa (abs), T₂ = 180 ℃ |
- |
- |
Auga de refrixión |
t = 28 ℃, h_w ≈ 117,6 kJ/kg |
- |
- |
Caída de presión (ΔP) |
4,0 MPa |
δP = 2,0 MPa, redución de presión en múltiples etapas (3 etapas) |
válvula redutora de presión de tres etapas |
Valor de entalpía (da táboa do vapor) |
h₁ = 3271,9 kJ/kg, h₂ = 2834,8 kJ/kg |
- |
- |
Caudal de inxección de auga (G) |
- |
G calculada ≈ 5230 kg/h; con márxen do 10 %, G = 5,75 t/h |
Boquilla: acero inoxidable 316, tamaño de gota ≤ 50 μm, 2 boquillas |
Especificación da válvula |
- |
PN ≥ 5,0 MPa, DN adaptado á tubería |
PN 6,3 MPa, DN 100 (axustable segundo a tubería real) |
Táboa 3: Condición de funcionamento 3 (baixa presión, caudal reducido)
Tipo de Parámetro |
Parámetros específicos |
Resultados do Cálculo |
Especificacións Recomendadas |
Vapor Sobrecalentado de Entrada |
P₁ = 1,6 MPa (abs), T₁ = 280 ℃, Q = 5 t/h |
- |
- |
Vapor Obxectivo de Saída |
P₂ = 0,4 MPa (abs), T₂ = 150 ℃ |
- |
- |
Auga de refrixión |
t = 22 ℃, h_w ≈ 92,4 kJ/kg |
- |
- |
Caída de presión (ΔP) |
1,2 MPa |
δP ≤ 2,0 MPa, redución de presión de unha soa etapa |
Válvula redutora de presión de unha soa etapa |
Valor de entalpía (da táboa do vapor) |
h₁ = 3034,4 kJ/kg, h₂ = 2748,7 kJ/kg |
- |
- |
Caudal de inxección de auga (G) |
- |
G calculado ≈ 480 kg/h; con marxe do 10 %, G = 0,53 t/h |
Boquilla: 304SS, tamaño de gota ≤50 μm |
Especificación da válvula |
- |
PN ≥ 1,6 MPa, DN acorde coa tubería |
PN 2,5 MPa, DN 50 (axustable segundo a tubería real) |
Nota: Todos os resultados dos cálculos baséanse na fórmula do balance de entalpía e na táboa de propiedades termodinámicas do vapor, e a marxe de deseño é do 10 %. As especificacións recomendadas poden axustarse segundo o tamaño real da tubería no lugar e os requisitos dos equipos. Para cálculos personalizados, pórse en contacto co equipo de enxeñaría de válvulas Shanghai Xiazhao.
