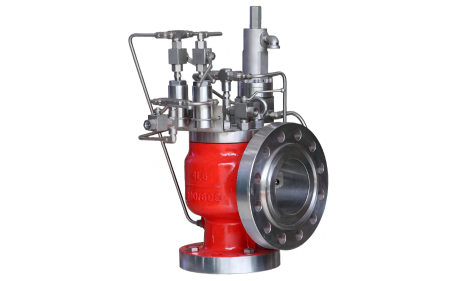

Technische Anwendungsanalyse von druckgesteuerten Sicherheitsventilen für den Einsatz mit Kohlenwasserstoffgas (HC-Gas)

Abstrakt

Kohlenwasserstoffgas (HC-Gas) ist ein weit verbreitetes gefährliches Medium, das in der Erdgasverarbeitung, der petrochemischen Raffination und der Gasübertragung eingesetzt wird und sich durch Entzündlichkeit, Explosionsgefahr sowie strenge Anforderungen an die Kontrolle von Leckemissionen auszeichnet. Herkömmliche federbelastete Sicherheits-Überdruckventile sind nicht in der Lage, unter Betriebsbedingungen mit engen Drucktoleranzen, hohem aufgebautem Gegendruck und großen Entlastungsströmen eine konstant dichte Abdichtung sowie eine stabile Entlastungsleistung aufrechtzuerhalten. Als zuverlässiges Hochleistungs-Überdruckschutzgerät ist das druckgesteuerte Sicherheits-Überdruckventil (POSRV) speziell für komplexe Einsatzszenarien mit HC-Gas konzipiert. Aufbauend auf praxiserprobten technischen Daten aus einem Projekt der Bintulu Additional Gas Sales Facility (BAGSF) erläutert dieser Beitrag systematisch die Auswahlkriterien, die zentralen technischen Vorteile, die anwendbaren Einsatzszenarien sowie die standardisierten Dimensionierungsrichtlinien für druckgesteuerte Sicherheits-Überdruckventile im HC-Gas-Einsatz. In Übereinstimmung mit den internationalen Normen API 520 und ASME Section VIII liefert diese Analyse maßgebliche technische Referenzen für Verfahrenstechniker und leitende Einkaufsverantwortliche, die an globalen petrochemischen Projekten beteiligt sind.

1. Einleitung

Der Überdruckschutz dient als entscheidende letzte Sicherheitsbarriere für druckbeaufschlagte Kohlenwasserstoff-Gasprozesssysteme. Selbst geringfügige innere Leckagen von Sicherheitsventilen können zu einem kontinuierlichen Verlust von Kohlenwasserstoffgas (HC) führen, das Brand- und Explosionsrisiko erhöhen und zu einer Nichteinhaltung globaler Vorschriften zu flüchtigen Emissionen führen.

Durch ihre inhärenten mechanischen Beschränkungen sind federbelastete Sicherheits-Druckbegrenzungsventile anfällig für spürbare Sitzleckagen, sobald der Betriebsdruck den Einstelldruck erreicht. Zudem unterliegen ihre Ablaufkapazität und Öffnungsgenauigkeit starken Störungen durch Gegendruck im Ablaufbereich. Im Gegensatz dazu verwenden druckgesteuerte Sicherheits-Druckbegrenzungsventile ein geteiltes Konstruktionsprinzip, bei dem die Druckmessung und die Hauptventilbetätigung über eine unabhängige Pilotsteuereinheit voneinander getrennt werden. Dieses besondere Design bietet eine extrem dichte Dichtleistung, vollständige Unempfindlichkeit gegenüber Gegendruck sowie eine stabile Hochdurchsatz-Entlastungsfähigkeit und macht POSRVs damit zur optimalen Überdruckschutzlösung für komplexe und anspruchsvolle Betriebsbedingungen mit HC-Gasen in petrochemischen Anlagen und Erdgasanlagen.

Auf der Grundlage authentischer P&ID- und Prozessdesign-Daten des pilotgesteuerten Sicherheitsdruckventils (POSRV) für die Backup-Pipeline-Schutzanlage BAGSF (Zeichnungsnummer 05-BAGSF-B-1007-1) führt dieser Artikel eine eingehende technische Analyse durch und fasst universelle Auswahlprinzipien für POSRVs in industriellen Anwendungen mit Kohlenwasserstoffgasen zusammen.

2. Betriebsbedingungen des Projekts und wesentliche Konstruktionsparameter

Das pilotgesteuerte Sicherheitsdruckventil ist an der BAGSF-Backup-Leitung zum ABF-PSV installiert und gewährleistet den Überdruckschutz für die BIF-Prozesseinheit der BAGSF-Gasaufbereitungsanlage. Im Folgenden sind sämtliche Konstruktionsparameter – darunter Druck, Temperatur, Entlastungskapazität, Gegendruck und Pilotkonstruktion – detailliert aufgeführt.

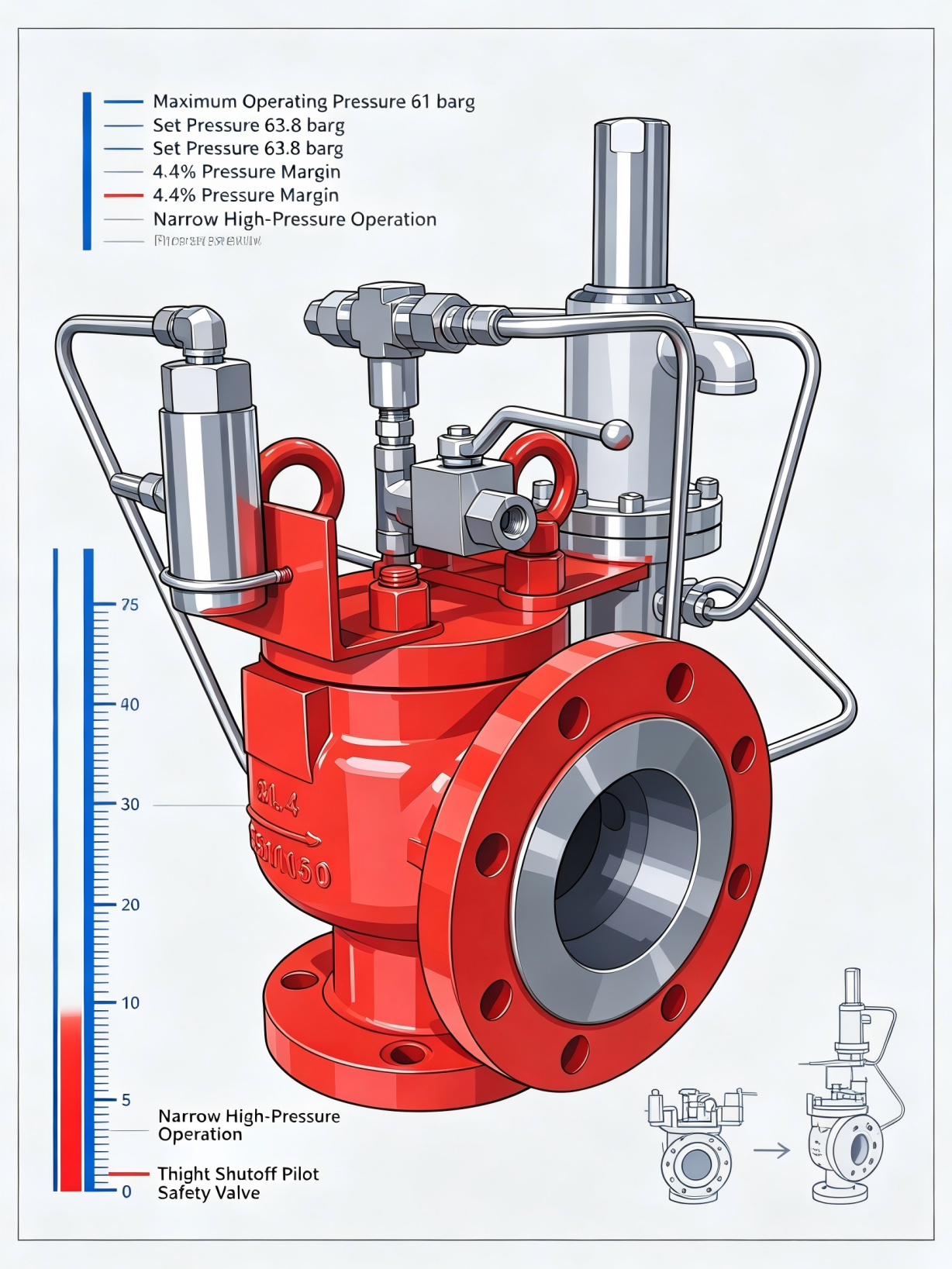

2.1 Druckbedingungen: Hochdruckbetrieb mit engem Toleranzbereich

Ein entscheidendes technisches Merkmal dieser Betriebsbedingung ist die extrem geringe Druckspanne: Die Differenz zwischen maximalem Betriebsdruck und Einstelldruck beträgt lediglich 2,8 bar und macht nur 4,4 % des Einstelldrucks aus. Bei solchen Hochdruckbetriebsbedingungen mit engem Toleranzbereich erzeugen federbelastete Sicherheitsventile bereits lange vor Erreichen des Einstelldrucks eine anhaltende Mikroleckage. Im Vergleich dazu weisen Xiazhao druckgesteuerte Sicherheitsventile bis zu 97 % des Einstelldrucks keinerlei sichtbare Leckage auf und eliminieren damit effektiv das Risiko von HC-Gasaustritt sowie das verbreitete Dichtungsproblem herkömmlicher Sicherheitsventile bei langfristigem Dauerbetrieb.

2.2 Temperaturkonstruktionsbereich

• Stetige Betriebstemperatur: 28,48 °C

• Maximale Konstruktionstemperatur: 93 °C

• Minimale Konstruktionstemperatur: -20 °C

Dieser Temperaturbereich liegt innerhalb des Bereichs für milde mittlere Temperaturen. Ein Standard-Absperrelement aus Kohlenstoffstahl mit internen Komponenten aus rostfreiem Stahl und weichen Fluorpolymer-Dichtungen erfüllt vollständig die Anforderungen an Korrosionsbeständigkeit und Vermeidung von Tieftemperatursprödigkeit für dieses Projekt.

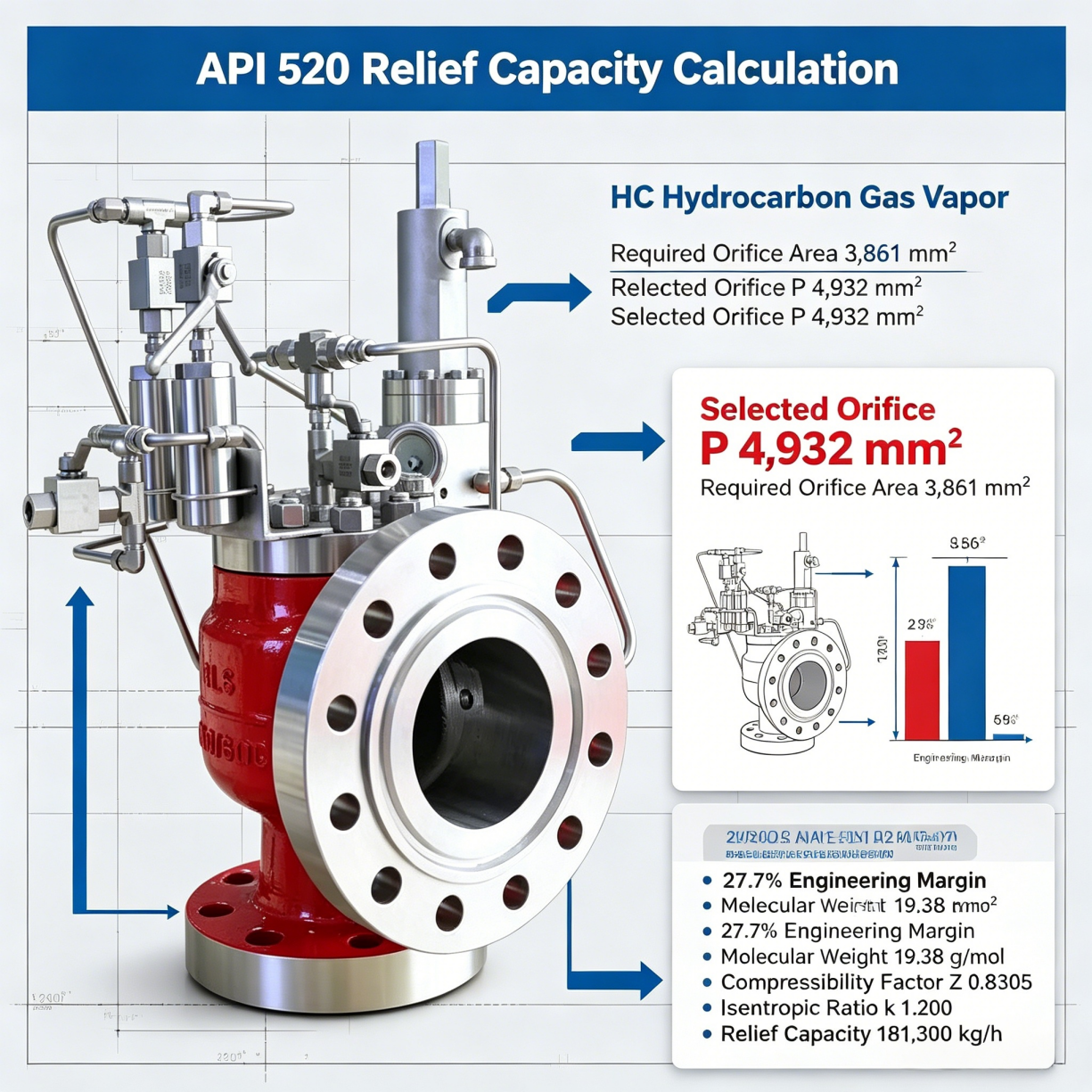

2.3 Berechnung der Entlastungskapazität und Bemessung der Öffnung (Dampfbeherrschender Fall A)

Alle Durchflussberechnungen entsprechen strikt den Kriterien für die Dimensionierung realer Gase gemäß API 520 Teil I für Anwendungen mit Kohlenwasserstoffdampf.

Die tatsächlich ausgewählte Öffnungsfläche überschreitet die theoretische Mindestanforderung um 27,7 % und bietet damit eine ausreichende technische Sicherheitsreserve für unerwartete Druckspitzen. Für eine präzise Dimensionierung von HC-Gasdampf müssen Molekulargewicht, Kompressibilitätsfaktor und adiabatischer Expansionskoeffizient berücksichtigt werden, um Risiken einer zu kleinen Dimensionierung infolge der Vereinfachung durch das ideale Gasgesetz zu vermeiden.

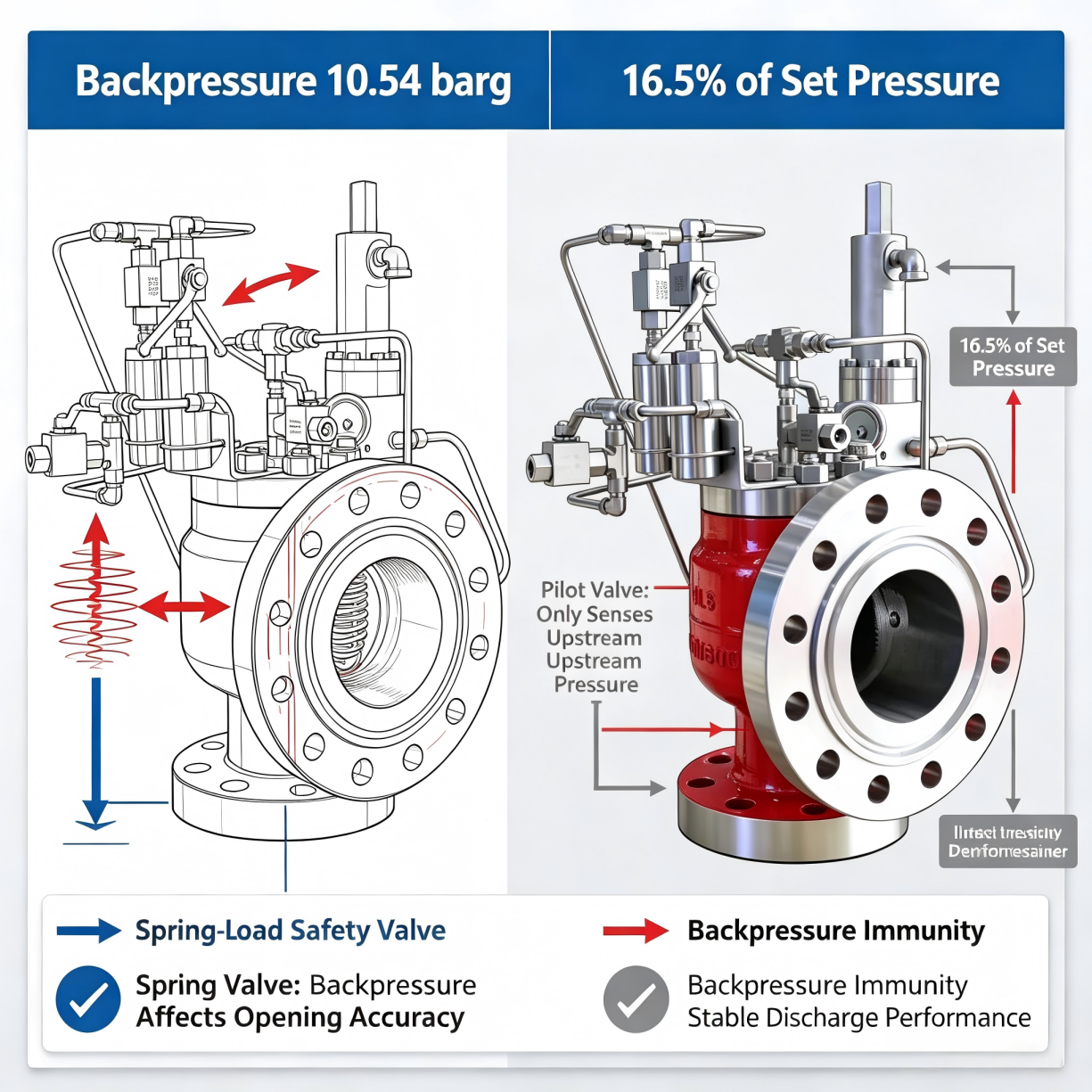

2.4 Betrieb unter aufgebautem Gegendruck

Der gesamte überlagerte Gegendruck am Ventilausgang beträgt 10,54 bar(g), was 16,5 % des eingestellten Ventilöffnungsdrucks entspricht.

Bei konventionellen federbelasteten Sicherheitsventilen wirkt der stromabwärtige Gegendruck der Feder-Vorspannkraft entgegen, was zu einer Verschiebung des tatsächlichen Öffnungsdrucks und einer Verringerung der Entlastungsstromkapazität führt. Im Gegensatz dazu erfasst das Pilotsteuersystem von POSRVs ausschließlich den stromaufwärtigen Prozessdruck und isoliert den stromabwärtigen Gegendruck vollständig ab. Die Öffnungsgenauigkeit und die Leistung bei vollständiger Durchflusskapazität bleiben unabhängig von Schwankungen des Gegendrucks stabil – dies ist die zentrale Begründung für die Verwendung pilzgesteuerter Sicherheitsventile in diesem Pipelineprojekt mit hohem Gegendruck.

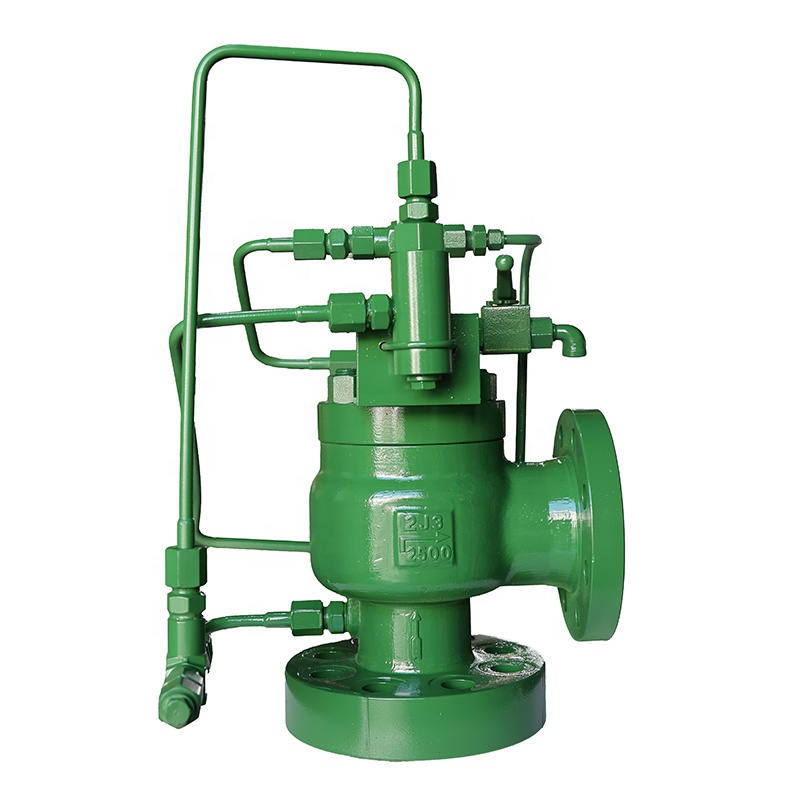

2.5 Konstruktive Ausführung: Nichtdurchströmtes Pop-Aktion-Pilotdesign

Das Ventil ist mit einer pilzgesteuerten Pop-Aktion-Ausführung mit nichtdurchströmtem Pilot ausgeführt und bietet gezielte Vorteile beim Einsatz mit HC-Gas-Medien:

• Nichtströmendes Pilotdesign: Unter normalen Betriebsbedingungen zirkuliert kein kontinuierliches Prozessmedium in der Pilotkammer. Dadurch wird wirksam eine Verstopfung der Pilotleitung durch feste Verunreinigungen, kondensierte Schwerhydrokohlenwasserstoffe und Restverunreinigungen im Rohnaturgas verhindert.

• Schnellöffnende Öffnungseigenschaft: Das Ventil erreicht bei Erreichen des Einstelldrucks sofort die volle Hubhöhe, wodurch bei Notfällen mit Überdruck eine schnelle Druckentlastung ermöglicht wird.

• Hohe Druckempfindlichkeit der Druckmessung: Die Pilot-Einheit reagiert schnell auf geringfügige Druckschwankungen stromaufwärts und verhindert so eine kumulative Druckerhöhung in Prozessbehältern und -leitungen.

3. Kerntechnische Vorteile von POSRVs für den Einsatz mit Kohlenwasserstoffgas

3.1 Ultra-dichte Dichtung für Hochdruckbetrieb mit engen Toleranzen

Bei lediglich 4,4 % Druckreserve zwischen maximalem Betriebsdruck und Ansprechdruck gewährleisten die vorgesteuerten Sicherheitsventile von Xiazhao vor dem Öffnen eine Leckrate von weniger als 0,01 Blasen pro Minute – eine branchenführende Dichtleistung für den Einsatz mit HC-Gasen. Im Vergleich dazu weisen federbelastete Ventile unter identischen Betriebsbedingungen deutliche unerwünschte Leckagen auf. Bei brennbaren HC-Gasmedien führt eine langfristige Mikroleckage zu wirtschaftlichen Verlusten, potenziellen Sicherheitsrisiken und einer Nichteinhaltung internationaler Vorschriften zu unerwünschten Emissionen.

3.2 Vollständige Unempfindlichkeit gegenüber variablen Rückstaudrücken

Ob bei stabilem statischem Gegendruck oder bei schwankendem dynamischem Gegendruck, der durch parallele Ventilentlastungsvorgänge erzeugt wird – die unabhängige Pilotdruck-Erfassungseinheit pilzgesteuerter Sicherheitsventile eliminiert Störungen durch den Druck im Austrittsbereich. Dadurch bleibt die Abweichung vom Einstelldruck vernachlässigbar gering und die Durchflussminderung gleich null, wodurch dieses gegen hohen Gegendruck beständige Sicherheitsventil ideal für komplexe Entlastungsleitungen ist, wie sie in Gasverarbeitungsanlagen weit verbreitet sind.

3.3 Hervorragende Entlastungsleistung bei hohem Durchfluss

Dank ihrer Kolbenbauweise weisen pilzgesteuerte Sicherheitsventile (POSRVs) bei gleicher Nennanschlussgröße eine größere effektive Austrittsfläche als federbelastete Alternativen auf und bieten somit eine überlegene Entlastungsleistung bei hohem Durchfluss für großvolumige Kohlenwasserstoff-(HC-)Gas-Systeme. Für die hohe Entlastungsanforderung von 181.300 kg/h HC-Gasdampf in diesem Projekt erfüllt das Standard-P-Bohrungspilzventil die Dimensionierungsanforderung vollständig – ohne Überdimensionierung der Ventilkörper oder komplizierte parallele Mehrventil-Konfigurationen.

3.4 Anpassbare Korrosions- und Erosionsbeständigkeit

Geeignet für saures Gas, feuchte Kohlenwasserstoffe und korrosive industrielle Umgebungen; Xiazhao-Ventile unterstützen kundenspezifische interne Dichtungsmaterialien (Edelstahl 316L, Monel, Hastelloy) sowie hochwertige Korrosionsschutzbeschichtungssysteme. Im Rahmen des BAGSF-Projekts, das als C3-Umgebung mit mäßigem industriellem Korrosionsrisiko klassifiziert ist, kommen eine robuste Epoxidaußenbeschichtung und edelstahlne Benetzte Teile zum Einsatz, um die Lebensdauer des Ventils zu verlängern und einen langfristig zuverlässigen Betrieb sicherzustellen.

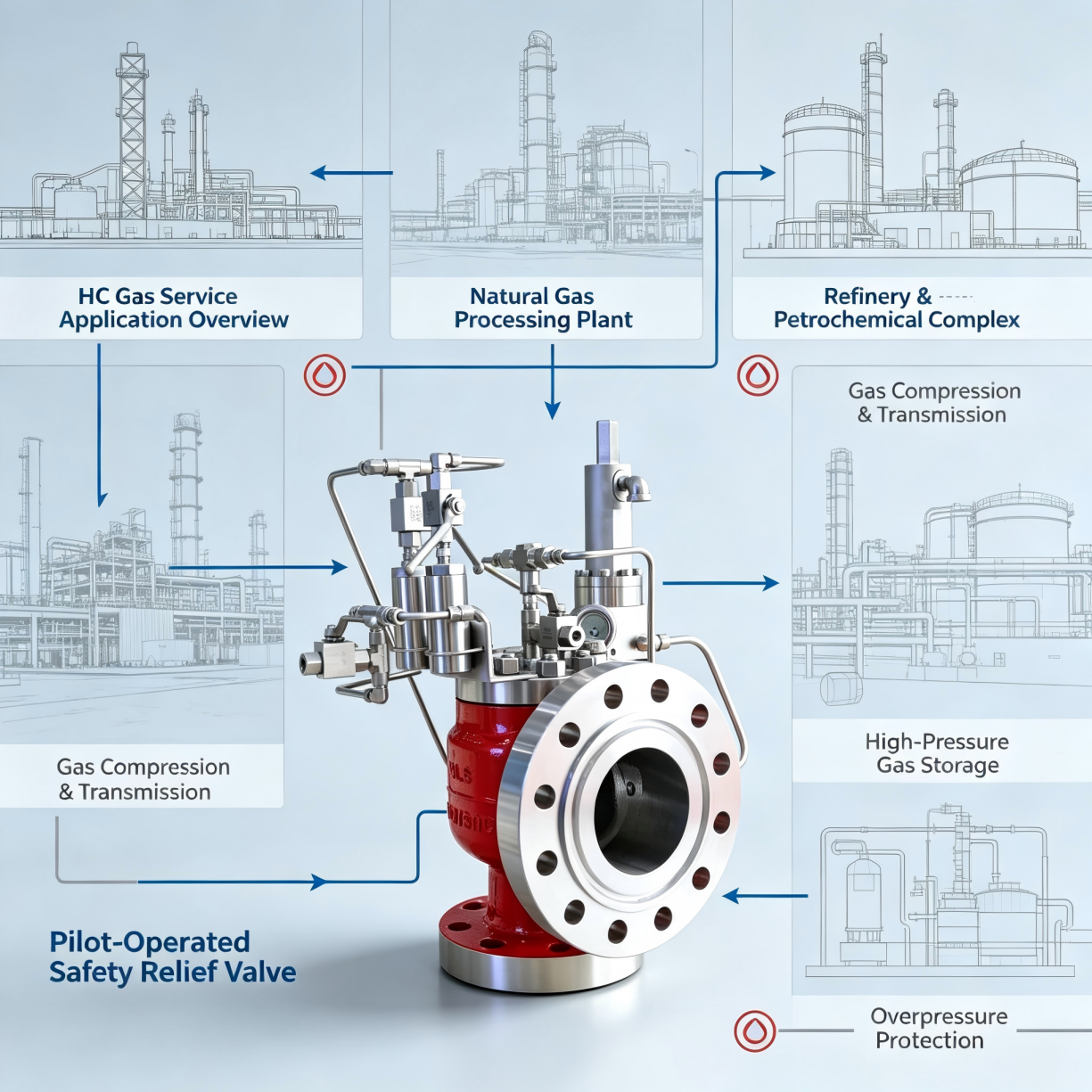

4. Typische industrielle Anwendungsszenarien

Durch den BAGSF-Engineering-Fall validiert, sind POSRVs die bevorzugte Überdruck-Schutzlösung für alle Einrichtungen zur Aufbereitung von Kohlenwasserstoffgasen und umfassen folgende Kernanwendungsbereiche:

4.1 Erdgasaufbereitungsanlagen

Vorgesteuerte Sicherheitsventile werden weit verbreitet in Erdgasaufbereitungsanlagen zur Entwässerung, bei der Aminentschwefelung, in Fraktionierungsanlagen und an Verdichterstationen eingesetzt. Die nicht verstopfende, nicht durchströmte Vorgesteuerungsstruktur sowie die stabile Dichtleistung sind ideal auf unreine Roh-Erdgas-Medien und anspruchsvolle Betriebsbedingungen in der Gasverarbeitung abgestimmt.

4.2 Raffinerien und petrochemische Komplexe

In Raffinerien und petrochemischen Komplexen dienen hochleistungsfähige vorgesteuerte Sicherheitsventile (POSRVs) als kritische petrochemische Sicherheitsventile zum Überdruckschutz von Kohlenwasserstoff-(HC-)Gas-Produktleitungen, Reaktorabgängen und Puffertanks in Verfahrenseinheiten wie katalytischem Cracken, Hydrotreating, Reformieren und Destillation.

4.3 Gasverdichtungs- und -transportsysteme

Ideal für Saug- und Druckleitungen von Hub- und Radialverdichtern, Ferntransport-Hauptleitungen für Erdgas sowie Bypass-Reserveleitungen in Stationen – zur Erfüllung hoher Anforderungen an Druckfestigkeit und Entlastungsvolumenstrom.

4.4 Hochdruck-HC-Gasspeicheranlagen

Optimiert für Druckbehälterspeichersysteme mit Konstruktionsdrücken über 50 barg, bei denen ein langfristiger Betrieb ohne Leckage aufgrund enger Betriebsdrucktoleranzen zwingend erforderlich ist.

5. Wichtige Größenbestimmungs- und Auswahlliste für HC-Gas-POSRVs

Alle Dimensionierungen, Werkstoffauswahlen und Konstruktionsvorgaben für druckgesteuerte Sicherheitsventile entsprechen strikt den weltweiten Industriestandards einschließlich API 520, API 526 und ASME Section VIII Div. 1 und gewährleisten so eine standardisierte und zuverlässige Überdruckentlastung für alle Einsatzfälle mit Kohlenwasserstoff-(HC-)Gas.

6. Schlussfolgerung

Für Betriebsbedingungen mit Kohlenwasserstoff-(HC-)Gas, die sich durch geringe Drucktoleranzen, hohen Gegendruck und hohe Entlastungsströme auszeichnen, bieten druckgesteuerte Sicherheitsentlastungsventile (POSRVs) eine deutlich überlegene Leistung gegenüber herkömmlichen federbelasteten Ventilen hinsichtlich Dichtigkeit, Schaltstabilität und Ablaufkapazität. Die Feld-Daten aus dem BAGSF-Projekt belegen eindrucksvoll die unverzichtbaren technischen Vorteile von POSRVs als professionelle Druckentlastungsventile für Kohlenwasserstoff-(HC-)Gas im anspruchsvollen Einsatz.

Breit einsetzbar in der Erdgasverarbeitung, der Erdölraffination, der petrochemischen Produktion und der Ferngasübertragung; präzise spezifizierte pilotgesteuerte Sicherheits-Entlastungsventile (POSRVs) reduzieren wirksam ungewollte Emissionen, minimieren den Verlust von Medien und gewährleisten einen stabilen Langzeitbetrieb von Prozessanlagen und fungieren somit als essentielle Sicherheitsausrüstung für druckbeaufschlagte Kohlenwasserstoff-(HC-)Gas-Systeme.

Shanghai Xiazhao Valve konzentriert sich auf die Forschung und Entwicklung sowie die Anpassung pilotgesteuerter Sicherheits-Entlastungsventile für Kohlenwasserstoff-Gase, saure Medien und anspruchsvolle Betriebsbedingungen mit hohem Gegendruck. Wir bieten global tätigen Verfahrensingenieuren und leitenden Einkaufsmanagern professionelle technische Dienstleistungen über den gesamten Lebenszyklus hinweg an – darunter die Bewertung der Prozessbedingungen, die dimensionierende Berechnung gemäß API 520, die maßgeschneiderte Werkstoffauswahl sowie die vor-Ort-Installationsanleitung – und liefern so maßgeschneiderte Sicherheitsventillösungen für unterschiedlichste Gas- und petrochemische Projekte.

Haftungsausschluss: Alle Angaben in diesem Artikel stammen aus realen internationalen Erdgas-Anlagen-Projekten und dienen ausschließlich als technische Referenz. Die endgültige Auswahl, Dimensionierung und Auslegung der Ventile ist stets anhand der offiziellen Konstruktionsgrundlagen des Kunden zu überprüfen.
