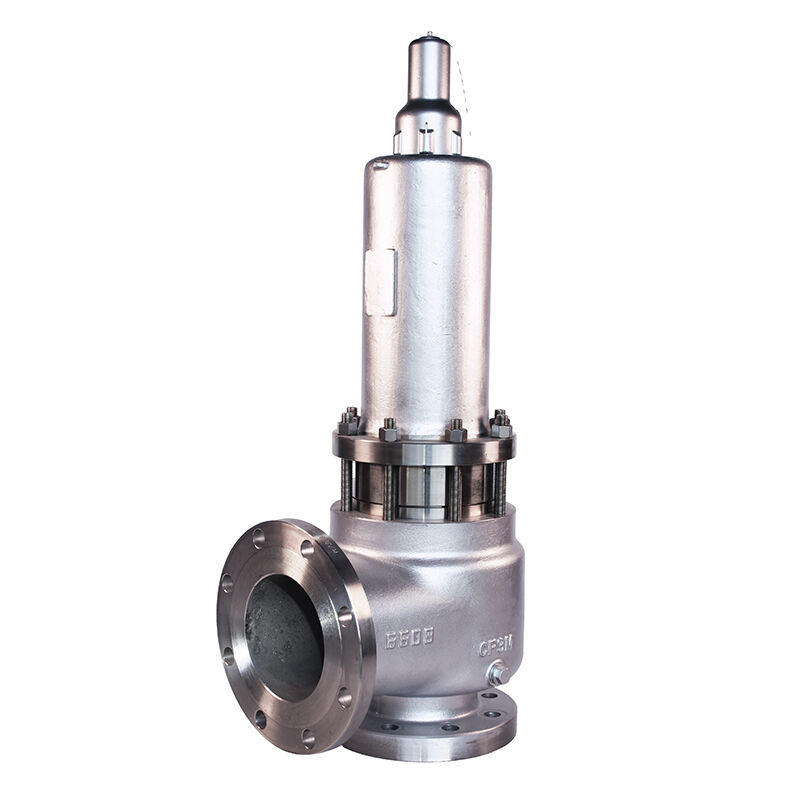

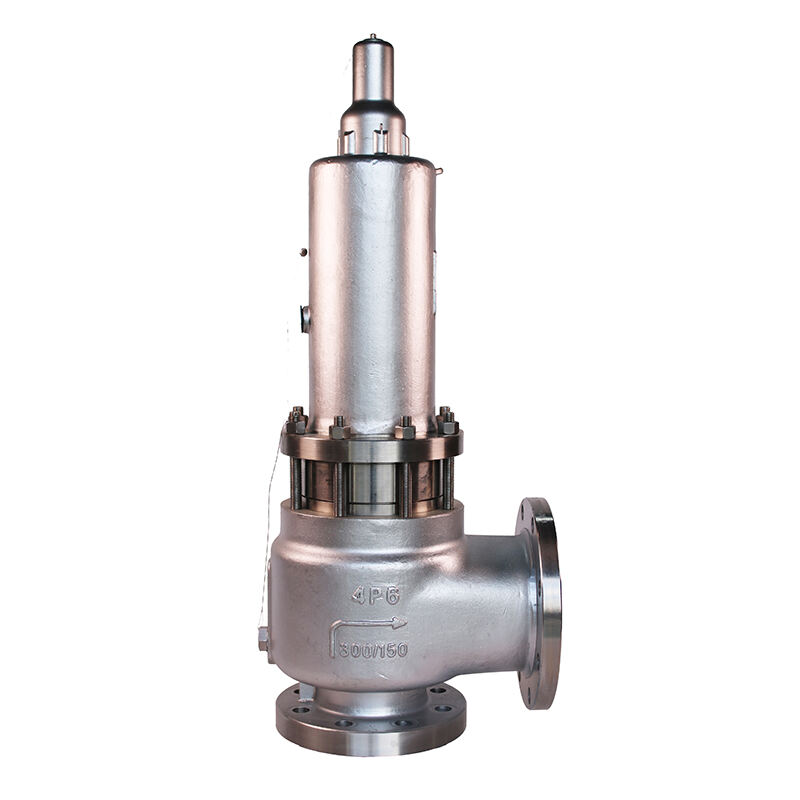

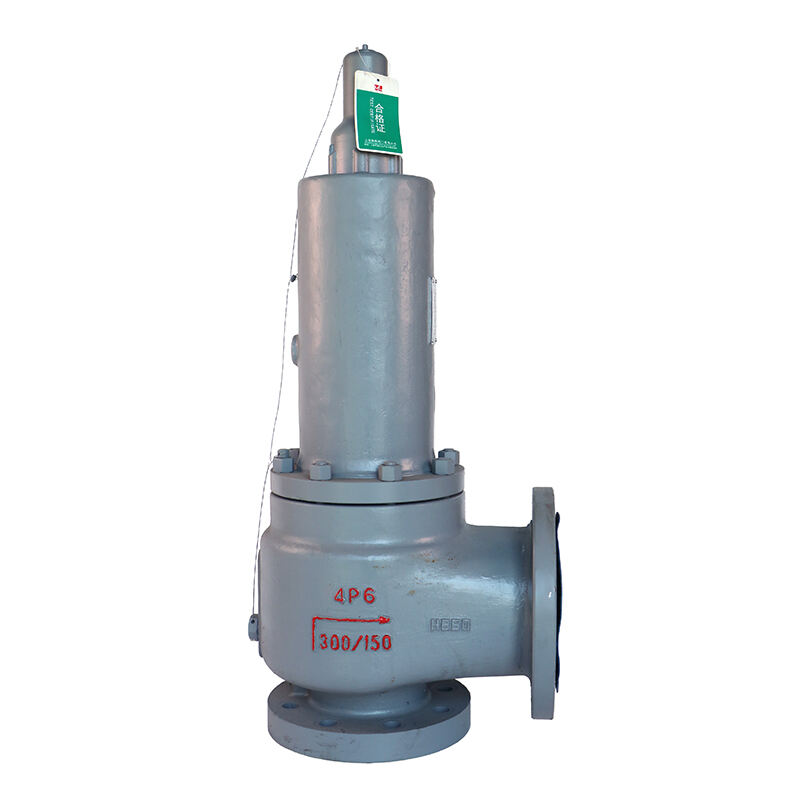

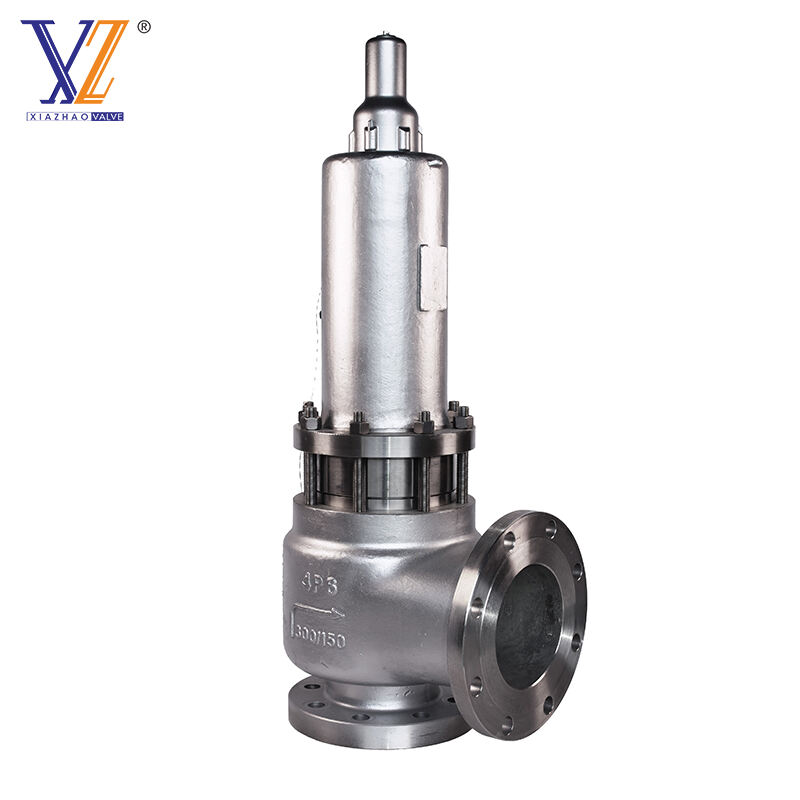

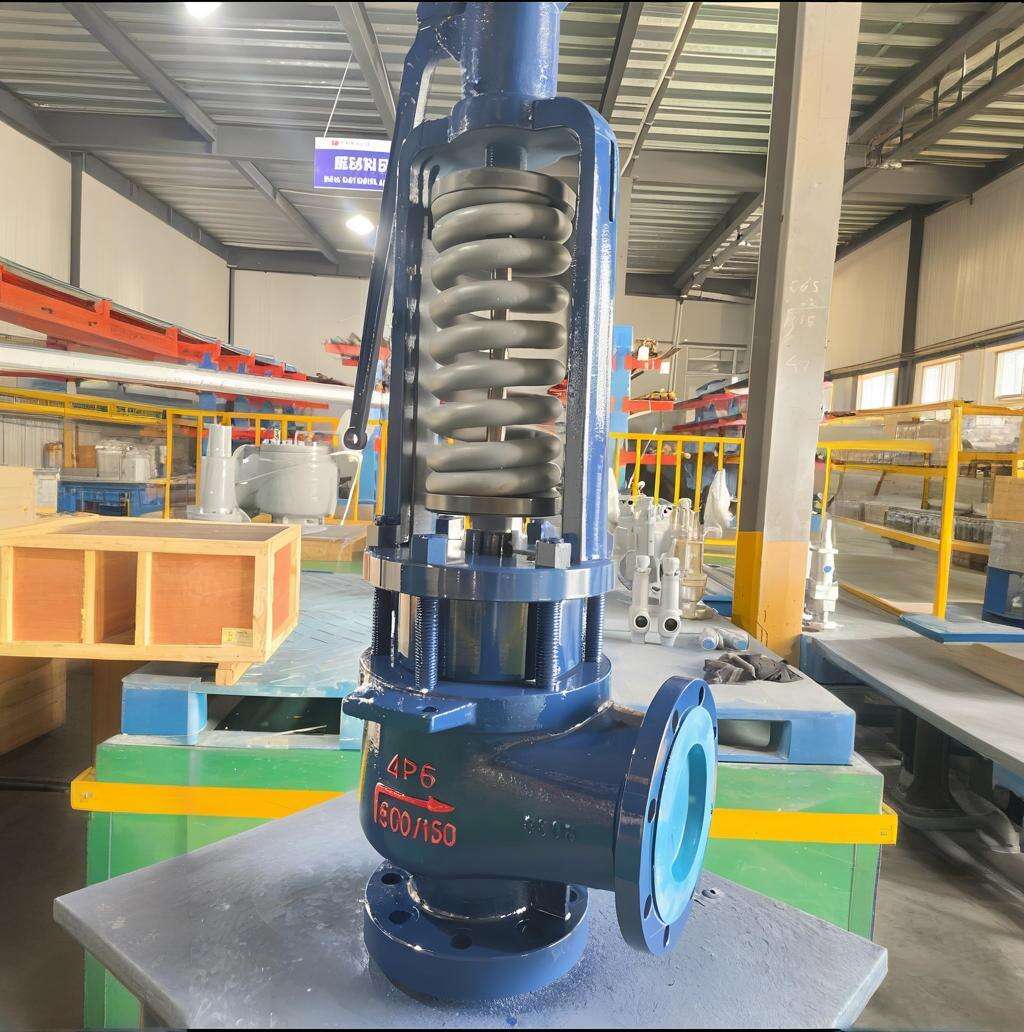

API 526 nagynyomású túlnyomáskorlátozó szelep – 600LB 4P6 – WCB/316 kivitel – gőz- és gázvédelem – testreszabható petrokémiai üzemekhez

API 526 nagynyomású túlnyomáskorlátozó szelep – 600LB 4P6 – WCB/316 kivitel – gőz- és gázvédelem – testreszabható petrokémiai üzemekhez

A J-sorozatú szelepek egyszerű kialakításban nyújtanak magas minőségű és megbízható túlnyomásvédelmet levegőhöz, gázhoz, gőzhöz, párához, folyadékhoz és két fázisú alkalmazásokhoz egyaránt. Most már két új világtechnológiával is elérhetők: Kiegyensúlyozott membrán és Szilip csatlakozó szivárgásérzékeléssel.

Appurtenance:

Jellemzők

✦ Levegő-, víz- és gőzkapacitás ASME/NB előírásainak megfelelően

✦ Megfelel a legfontosabb globális nyomáskontroll szabványoknak, beleértve az ASME VIII., XIII., API 526/527., EN4126 és PED/CE előírásokat.

✦ Magas mértékben testreszabható a legtöbb alkalmazási területnek megfelelően.

✦ Cserélhető alkatrészek, amelyek csökkentik a karbantartási költségeket.

✦ Teljes kialakítású fúvóka.

✦ Egyszerű és megbízható kialakítás, könnyű karbantartáshoz.

✦ Puha ülőkék a jobb ülési tömörség érdekében.

✦ Állítható kifúvás a termékveszteség csökkentéséhez.

✦ Korlátozott emelési lehetőség elérhető.

✦ Vezetékes vagy vezeték nélküli nyomáskontroll elérhető.

✦ Magas visszanyomás esetén kiválasztható a TOSB membrános visszanyomáskiegyensúlyozó biztonsági szelep.

Anyagjellemzők

标注3-4_01.jpg 标注3-4_02.jpg

Fedélztípusok
4C2 Menetes csatlakozás dugattyúval		4N8 Emelőkar dugattyúval	4C3 Csomagolt emelés dugattyúval

Tétel	CompoNent	TOS típusú NACE	TOBS típusú NACE
1	Szórócsöv	316 rostmentes acél	316 rostmentes acél
2	Szelepfecskék	Rugalmas grafit/Inox acél	Rugalmas grafit/Inox acél
3	Test	ASME SA216 GR WCB	ASME SA351 GR CF8M
4	Orsófecske	Nehányzó acél	Nehányzó acél
5	Beállító csavar	Nehányzó acél	316 rostmentes acél
6	Szennyező gyűrű	Nehányzó acél	316 rostmentes acél
7	Lemezek	Nehányzó acél	316 rostmentes acél
8	Rögzítőklipek	Nehányzó acél	Nehányzó acél
9	Tányér tartó	Nehányzó acél	316 rostmentes acél
9A	Légzsákok	/	316l érmetartalmú acél
10	VEZETŐ	Nehányzó acél	316 rostmentes acél
11	Vezetőgyűrű	Nehányzó acél	Nehányzó acél
12	Szelepfej csavarok	ASME SA193 GR. B7	ASME SA193 GR. B8M
13	Csatlakozódugó Csavaranya	ASME SA194 CL 2H	ASME SA194 CL 8M
14	Légyes mosolykák	Szénacél	Nehányzó acél
15	Tavaszi	Haberkémiai Acél	Ötvözött Acél Korrózióálló Bevonat
16	Orsó	420 rostalapú acél	316 rostmentes acél
17	Állítócsavar	Nehányzó acél	Nehányzó acél
18	Dugó Tömítés	Nehányzó acél	Nehányzó acél
19	Állítócsavar Anya	Nehányzó acél	Nehányzó acél
20	Menetes Dugó	Nehányzó acél	Nehányzó acél

Amerikai szabványú nyomásdimenziós táblázat

Nyílás Területe cm2	Bevezető csonk osztály	Típus	MÉRET(INCH)	Kapcsolatok		Maximális beállított nyomás (MPa)						Visszanyomás-határ 38℃		Anyag		Bevezető hőmérsékleti tartomány (℃)
			Bevezető × Nyílás × Kivezető	Kapcsolatok		Bevezetési hőmérséklet						Visszanyomás-határ 38℃		Anyag
			Bevezető × Nyílás × Kivezető	Bejárat	Kimenet	-268~-60	-59~29	-29℃~38℃	38℃~232℃	233℃~427℃	427~538	TOS-4C2	TOBS-4C2	Test	Tavaszi
41.161(P)	1	TOS-01	4P6	150LB	150LB			1.96	1.27	0.55		1.96	0.55	Szénacél.	Ötvözött acél.	-29~427
	2	TOS-03	4P6	300LB	150LB			1.96	1.96	1.96		1.96	0.55
	3	TOS-03a	4P6	300LB	150LB			3.62	3.61	2.82		1.96	1.03
	4	TOS-06	4P6	600font	150LB			6.89	6.89	5.68		1.96	1.03
	5	TOS-09	4P6	900 font	150LB					6.89		1.96	1.03
	3	TOS-03a	4P6	300LB	150LB					3.51	1.48	1.96	1.03	Króm-molibdén acél.	Ötvözött acél.	428~538
	4	TOS-06	4P6	600font	150LB					6.89	2.96	1.96	1.03
	5	TOS-09	4P6	900 font	150LB					6.89	4.48	1.96	1.03
	1	TOS-01	4P6	150LB	150LB	1.20	1.89	1.89	1.24	0.55	0.13	1.89	0.55	Austenites rozsdamentes acél.	Ötvözött acél. Rosttalan acél.	-268~538
	2	TOS-03	4P6	300LB	150LB	1.20	1.89	1.89	1.89	1.89	1.89	1.89	0.55
	3	TOS-03a	4P6	300LB	150LB	2.06	3.61	3.61	3.41	2.89	2.41	1.89	1.03
	4	TOS-06	4P6	600font	150LB	3.30	6.89	6.89	6.72	5.82	4.82	1.89	1.03

Típus		ANSI Flang Osztály		Középtől az arcig		A csonk és a csatlakozó teljes vastagsága	Kb. magasság H
		ANSI Flang Osztály		kimenet	bemenet	A csonk és a csatlakozó teljes vastagsága	A felsőfedő típus
		Bejárat	Kimenet	A	B	X	4C2	4N8	4C3
TOS-01	4P6	150	150	228.5	181.0	54	840	890	910
TOS-03	4P6	300	150	228.5	181.0	54	840	890	910
TOS-03a	4P6	300	150	254.0	225.5	54	975	1065	1080
TOS-06	4P6	600	150	254.0	225.5	65	1055	1145	1160
TOS-09	4P6	900	150	254.0	225.5	65	1100	1190	1210
