Luotettava, standardienmukainen venttiililaskenta muodostaa perustan oikealle laitteiden valinnalle, pitkälle käyttöikään ja järjestelmän ylipaineensuojaukselle. Ammattimaisena teollisuusventtiilivalmistajana Xia Zhao Valve (Shanghai) noudattaa tiukasti kaikkia neste-, rakenteellisia ja toimilaitteita koskevia laskentoja koskevia maailmanlaajuisia päästandardeja, kuten ASME:ta, API:ta, ISO:ta ja IEC:ta. Tämä opas korjaa yleisesti esiintyviä virheitä virtauskertoimen laskennassa ja tarjoaa tarkistettuja insinööritietoja, laskentaesimerkkejä ja turvamarginaaleja maailmanlaajuisille tehdasinsinööreille, hankintatiimeille ja suunnittelutoimistoille.
Virtauskerroin Cv (Yhdysvalloissa käytetty yksikkö) ja Kv (metrinen/eurooppalainen yksikkö) ovat venttiilin koon määrittämisen perusindikaattoreita. Monet verkossa saatavilla olevat yksinkertaistetut kaavat sisältävät virheellisiä yksikkömuunnoksia ja erityisesti tiukkuuden määritelmiä; alla olevat ovat ISA:n ja IEC:n julkaisemia virallisia kaavoja.
1.1 Nestevirtauksen virtauskerroin
• Cv-kaava (Yhdysvalloissa käytetty standardi: gpm, psi)
Q = nestevirtausnopeus (gpm); SG = tiukkuus (SG = 1 vedeille); ΔP = painehäviö venttiilin yli (psi)
• Kv-kaava (metrinen standardi: m³/h, bar)
Tekninen esimerkki: Puhdas vesi, virtausnopeus 150 gpm, ΔP = 10 psi, SG = 1
Koonmäärittämisen sääntö: Varaa 10–20 % lisä-Cv-varaa; valitse venttiili, jonka nimellinen Cv on ≥ 52.
1.2 Painehäviön käänteislaskenta
Laske painehäviö sen jälkeen, kun venttiilin Cv-arvo on vahvistettu:
Teollisuuden käytäntö: Ohjausventtiilien suunnittelueropaine on 5–25 % koko järjestelmän paineesta, jotta voidaan välttää kavitaation aiheuttamaa vaurioita ja energianhukaa.

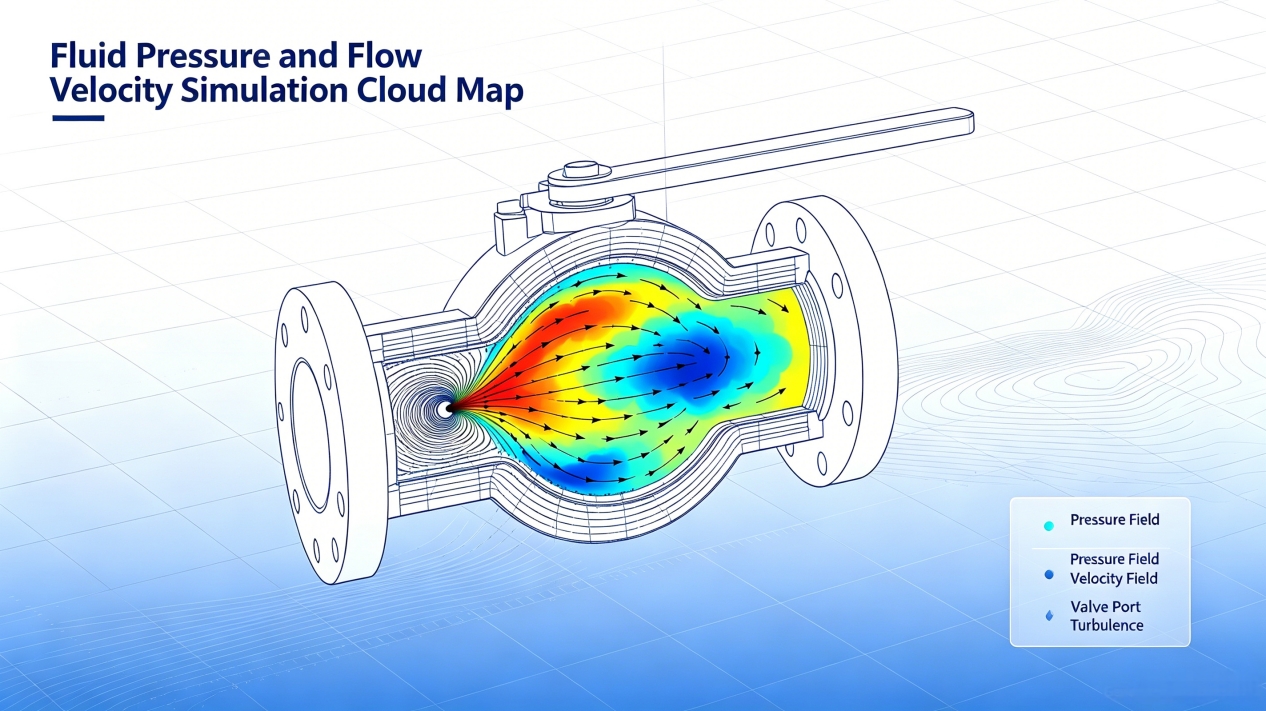

1.3 Virtausnopeuden rajoitus (kulumisen ja melun torjunta)
Virtausnopeus on keskeinen tekijä venttiilin kulumisen ja liiallisen melun estämiseksi:
Suositellut turvalliset nopeusrajan arvot:
• Puhdas vesi ja kevyt öljy ilman kovia hiukkasia: ≤10 m/s (33 ft/s)
• Liuos kiinteistä hiukkasista: ≤5 m/s (16 ft/s)
• Normaalipaineinen kaasu: ≤30 m/s (98 ft/s); mach-luku < 0,3 korkeapaineiselle kaasulle

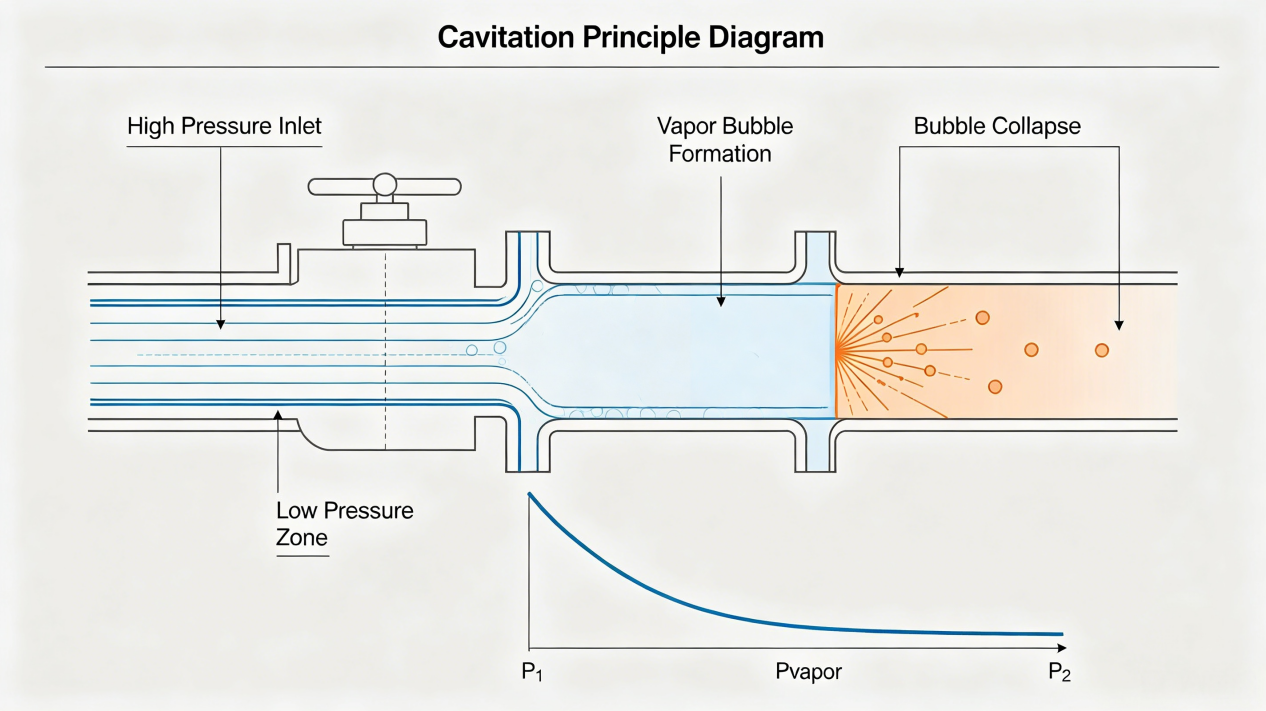

1.4 Kavitaatioindeksin σ laskenta ja riskinarviointi
Kavitaatioindeksi arvioi sisäisen vaurioriskin, joka johtuu paineen äkillisestä laskusta ja höyrystymisestä:
Riskiluokittelun standardi:
σ > 2,0: Turvallinen toiminta, ilman kavitaatiota; 1,0 < σ < 2,0: Alkava kavitaatio, vähäinen trimin kuluminen; σ < 1,0: Vaikea kavitaatio ja höyrystyminen, nopea venttiilin vaurioituminen. Ratkaisu: Käytä monitasoista kavitaatiota estävää trimiä tai jaa painehäviö kahteen venttiiliin.
2. Rakenteellisen kestävyyden laskenta ASME B16.34 -standardin mukaan
2.1 Vähimmäiskappaleen seinämän paksuus (Barlowin ohutseinämiselle putkelle sovellettava kaava)
P = suunnittelupaine; D = putken ulkohalkaisija; S = materiaalin sallittu jännitys
Tekninen huomautus: Teoreettinen Barlowin laskenta on vain viitteellinen. Todellinen seinämän paksuus on määritettävä ASME B16.34 -standardin taulukon mukaan paineluokan perusteella; taulukko määrittelee pakollisen vähimmäispaksuuden, joka on suurempi kuin teoreettinen arvo turvallisuuden varmistamiseksi. Tyypillisiä sallittuja jännityksiä: WCB-hiiliterästä 20 000 psi huoneenlämpötilassa; 304-ruostumatonta terästä 18 750 psi.
2.2 Varteen kohdistuva leikkausjännityksen tarkistus
Kiinteän pyöreän varren leikkausjännityskaava:
T = käyttömomentti; d = varren ulkohalkaisija. Pakollinen turvakerroin ≥3; Xia Zhao käyttää kaikissa teollisuusventtiileissä turvakerrointa 4–5 palveluelämän pidentämiseksi.
Esimerkki: 0,75 tuuman (noin 19 mm) 304-ruostumatonta terästä käytettyä varrenta, momentti 500 lb-in (noin 56,5 Nm), leikkausjännitys = 6 032 psi (noin 41,6 MPa), myötöraja 30 000 psi (noin 207 MPa), turvakerroin ≈5, täysin yhteensopiva teollisuusstandardeihin.
2.3 Istukkien erityispainepaine
Istukkien erityispainepaine varmistaa ilmatiukat sulut hydraulisen avausvoiman vaikutuksesta:
, q:n on oltava suurempi kuin sisäinen väliaineen paine
Normaalit erityispainepaineet:
• Pehmeä istukka (PTFE, PEEK): 0,5–1,0 MPa (73–145 psi)
• Metallista metalliin -istukka (tappiventtiili, palluventtiili): 2–5 MPa (290–725 psi)
Liian korkea erityispainepaine kiihdyttää istukan kulumista; Xia Zhao tasapainottaa tiukkuutta ja palveluelämää räätälöidyssä suunnittelussaan.
3. Toimilaitteen momentin ja työntövoiman mitoituslaskenta
3.1 Manuaalisen venttiilin empiirinen vääntömomenttikaava
K = empiirinen kerroin 0,01–0,015 N·m/(bar·mm²); d = nimellishalkaisija (mm). Käyttörajoitus: Manuaalisen käsipyörän vääntömomentin ei saa ylittää 300 N·m mukavaa käyttöä varten; suurempia vääntömomentteja vaativiin sovelluksiin tarvitaan vaihteistoa tai pneumatiikka-aktuaattoria.
3.2 Aktuaattorin mitoituksen turvallisuusvaraus
Pneumatiikkakäyttöisen aktuaattorin työntövoima: F = syöttöpaine × pisteen pinta-ala turvakerroin 1,5–2,0
Sähköaktuaattorin teho kaavalla: P (kW) = (T × N / 9550) , aktuaattorin nimellisvääntömomentin on oltava vähintään 1,5-kertainen venttiilin vaatimaan vääntömomenttiin verrattuna.
4. Erityiset äärimmäiset olosuhteet ja standarditekniikan tapaukset
Tässä luvussa esitetään täysin varmistettuja käytännön laskentatapauksia, jotka kattavat tavallisesta mitoituksesta rakenteelliseen varmistukseen ja äärimmäisiin käyttöolosuhteisiin, ja joita voidaan käyttää ohjeena maailmanlaajuisille insinööreille todellisissa hankkeissa.

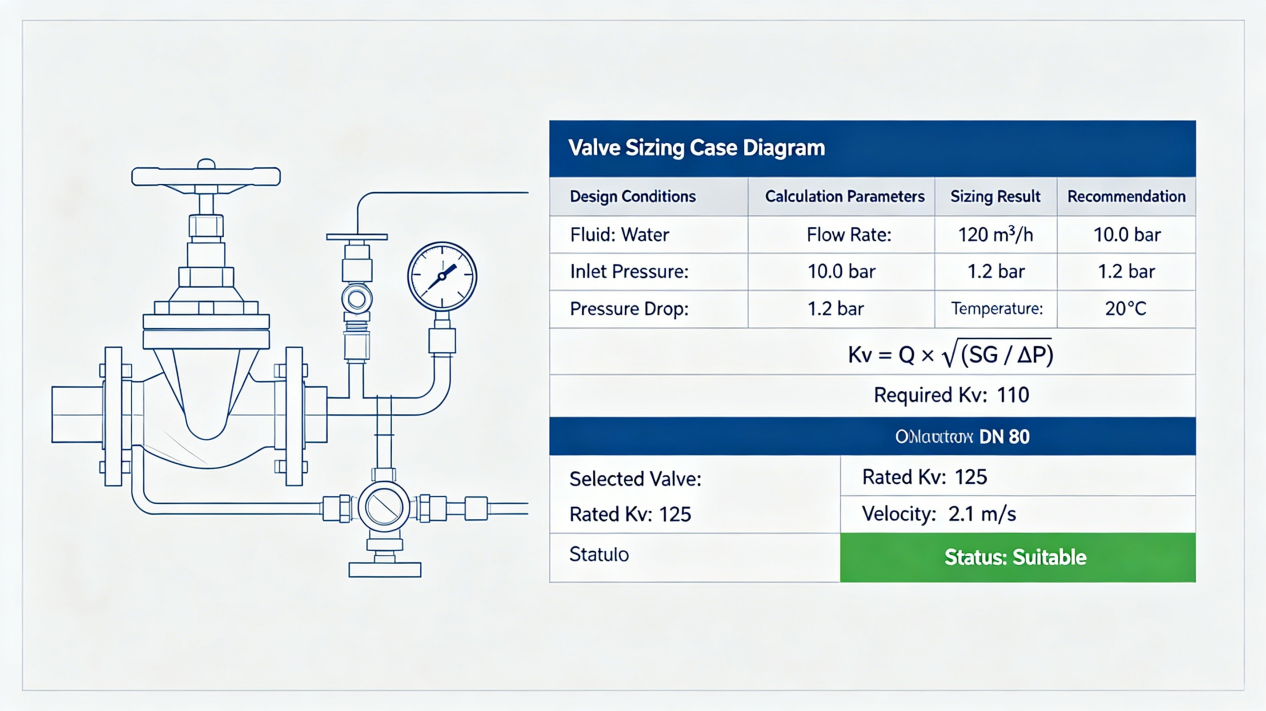

4.1 Tavalliselle venttiilille tehtävä täydellinen mitoituslaskenta
Toimintaolosuhteet: Kemiallisesti puhdas vesiputki, huoneenlämpöinen vesi (eritystiheys SG=1,0, tiheys ρ=1000 kg/m³), suunnitteluvirtaus Q=200 gpm, järjestelmän painehäviö ΔP=8 psi, hiilikteräksestä valmistettu palloventtiili yleiseen käyttöön.
Vaihe 1: Cv-arvon laskenta
Vaihe 2: Turvamarginaalin määrittäminen
Käytetään teollisuuden yleisesti hyväksyttyä 15 %:n turvamarginaalia, vaadittava Cv-arvo = 70,7 × 1,15 ≈ 81,3. Valitaan DN100:n hiilikteräksestä valmistettu palloventtiili, jonka nimellis-Cv ≥ 82.
Vaihe 3: Todellisen painehäviön tarkistus
Nimellis-Cv-arvolla 82 todellinen käyttöpaineen lasku on:
, mikä sijoittuu optimaaliselle 5–25 %:n järjestelmän painehäviöalueelle, eikä kavitaation tai energianhukkaa esiinny.
Vaihe 4: Virtausnopeuden tarkistus
Valitun venttiilin virtausnopeus on 2,8 m/s, mikä on huomattavasti alle puhdasta vettä käsittelevien venttiilien turvallisen rajan 10 m/s, mikä estää tehokkaasti kulumaan, värähtelyyn ja liialliseen meluun johtuvat ongelmat.
4.2 Venttiilirungon seinämänpaksuuden tarkistusesimerkki (ASME B16.34)
Toimintaolosuhteet: Luokka 150, NPS6 WCB-hiiliteräsventtiili, suunnittelupaine P = 285 psi, ulkohalkaisija D = 6,625 tuumaa, sallittu jännitys S = 20 000 psi.
Vaatimustenmukaisuusarviointi: Tämän venttiilin vähimmäisseinämäpaksuus, jonka ASME B16.34 -standardi vaatii, on 0,19 tuumaa, mikä on huomattavasti suurempi kuin teoreettinen arvo. Venttiilin runko täyttää täysin kansainväliset painevaraiset turvallisuusvaatimukset.
4.3 Varteen kohdistuva leikkauslujuuden tarkistus tapauksessa
Toimintaolosuhteet: 304-ruostumaton teräs, kiinteä varsi, halkaisija d = 0,8 tuumaa, suurin käyttötorque T = 600 lb·in, myötöraja = 30 000 psi, vaadittu turvakerroin ≥ 4.
Leikkausjännityksen laskenta
Turvallisuustarkistus: Todellinen turvakerroin ≈ 5,02, mikä ylittää standardivaatimuksen. Vartessa ei ole taipumis- tai leikkautumisriskiä täyssuorituskyvyn aikana.
4.4 Äärimmäisten toimintaolosuhteiden laskentasäännöt
• Kryogeeninen käyttö (-196 °C:n nestemäinen typpi/happi): Lämpölaajenemisen vastainen kutistuminen:
304 SS:n lineaarinen laajenemiskerroin α = 16 × 10⁻⁶/°C; 500 mm pitkä varsi kutistuu 1,6 mm:ä −196 °C:ssa; suunnittelussa varattava vähintään 2 mm:n välys varren lukkiutumisen estämiseksi.
• Korkean lämpötilan käyttö (jopa 600 °C:n höyry): Ruuvien esikiristys heikkenee lämpötilaeron vaikutuksesta; tiukkuuden säilyttämiseksi käytetään levyjousikompensaatiota ja grafiittipohjaista kierrekelmätiivistettä.
• Korroosio- ja kulumisarviointi: Hyväksyttävä korroosionopeus ≤ 0,1 mm/vuosi; kulumissyvyys kasvaa positiivisesti verrannollisesti virtausnopeuden neliöön ja kiinteän aineen pitoisuuteen. Stellite-kovapintainen pinnoitus on käytössä kiekossa ja istukassa lietteisiin medioihin.
5. Maailmanlaajuiset venttiililaskentastandardit
ASME B16.34: Paine-lämpötilaluokat ja seinämän paksuus
API 598: Venttiilien tarkastus ja vuototestaus
IEC 60534: Ohjausventtiilien mitoitus
API 520 / API 526: Turvaventtiilien purkukapasiteetin laskenta
ISO 4126: Turva- ja purkulaiteiden yleinen standardi
Turvaventtiilien mitoituksen laskenta ja standardoidun laskentasiirtimen määrittely
SEO-avainsanat: turvaläppien mitoitus API 520 -standardin mukaisesti, turvaläppien aukeaman pinta-ala, ASME Section VIII -turvaläppien laskenta, turvaläppien laskentapohja

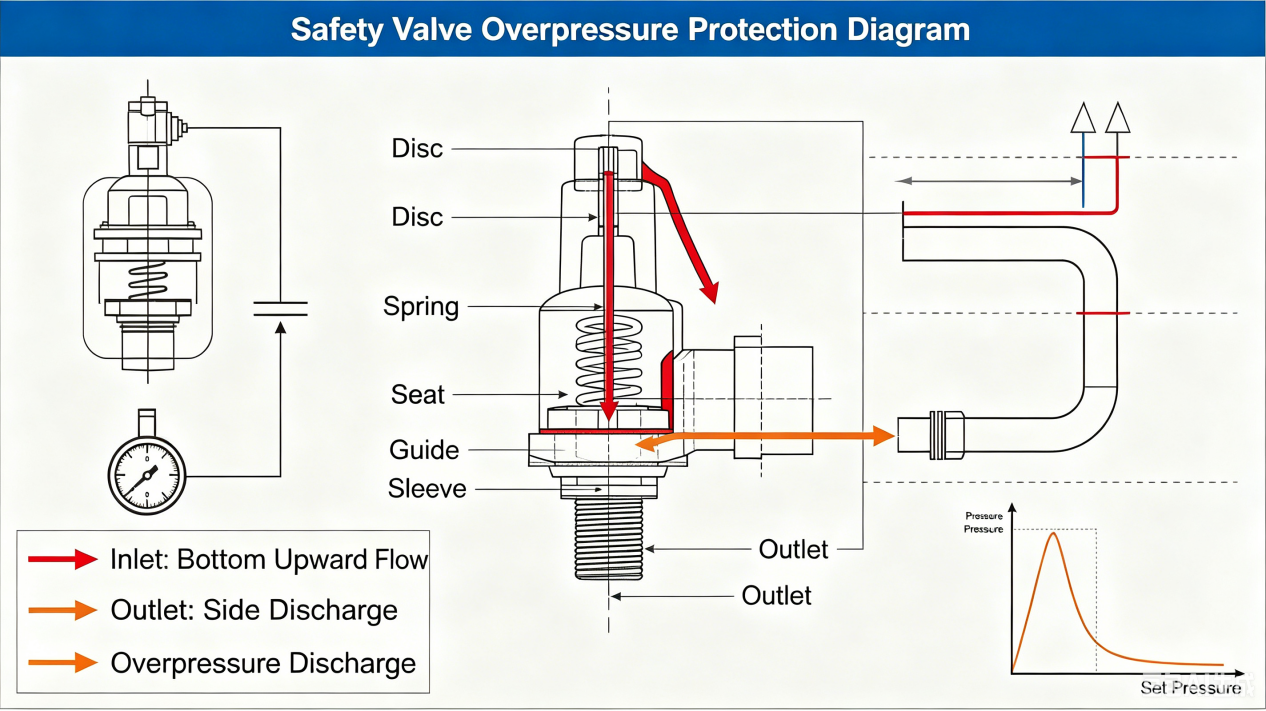

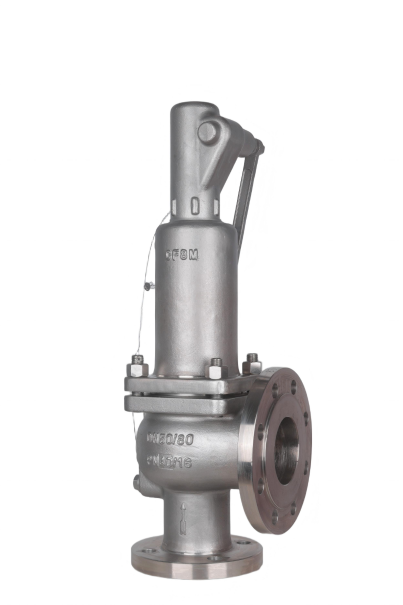

Turvaläppien tehtävä on toimia lopullisena ylipainesuojana paineastioille, kuumennuslaitteille ja putkistojärjestelmille. Virheellinen mitoitus voi johtaa astian räjähtämiseen tai tarpeettomaan usein tapahtuvaan avautumiseen. Kaikki Xia Zhao Valve -yrityksen valmistamat turvaläppien laskentadokumentit noudattavat täsmällisesti API 520 -osaa I/II, API 526 -standardia sekä ASME BPVC Section VIII Div.1 -standardia. Tässä artikkelissa esitetään täydellinen laskentatyönkulku kaasun, höyryn ja nesteen vapauttamiseen sekä virallisesti hyväksyttyjen laskentaraporttien standardointi maailmanlaajuisille asiakkaille.
1. Vahvista vaadittu turvaläppien massavirta
Määritä pahimman mahdollisen ylipainetilanteen (palotilanne, suljettu ulostulo, jäädytetyn nesteen lämpölaajeneminen) perusteella vähimmäisvaadittu turvaläppien virtaus W (kg/h tai lb/h). Palotilanteen laskenta nesteellä täytetyille astioille (API 521):
2. Paineparametrit ja takapaineen korjaus
1. Asetuspaine p - Säätiö: Paine, jossa venttiili alkaa nostaa;
2. Sallittu ylipaine: 10 % yksittäiselle turvaventtiilille, 21 % palotilanteessa;
3. Kokonaissisäänmenopaine P 1= P setti + ylipaine + ilmanpaine
4. Kokonaistaakapaine P 2= päällekkäinen vakio taakapaine + muodostunut dynaaminen taakapaine.
Tasapainotetut kelkaventtiilit vaativat lisätaakapainekorjauskerrointa K b suuennan pinta-alan laskennassa.
3. Vaadittavan suuttimen pinta-alan laskenta ja tekniset esimerkit
3.1 Kaasun ja höyryn kriittisen virtauksen laskenta (API 520 -standardikaava)
Parametrien määritelmät (SI-yksiköissä):
C: Kaasuvakio, joka määritetään ominaislämpösuhteen k perusteella (ilman k = 1,4, C = 356)
K w kd: Tyhjennyskerroin (0,975 ASME:n sertifioimille turvaventtiileille)
K b kb: Takapaineen korjauskerroin (johdettu API 520 -taulukosta, alle 1,0)
K c kc: Rikkoutumislevyn yhdistelmän korjauskerroin (0,9 rikkoutumislevyn kanssa, 1,0 ilman rikkoutumislevyä)
M: Nesteen molekyylipaino (kg/kmol); T: Tulovirtauksen absoluuttinen lämpötila (K); Z: Puristuvuuskerroin
Laskentaesimerkki (propaanin höyry): W = 5000 kg/h, M = 44,1, T = 323 K, Z = 0,9, P₁ = 15 bar(a), Kb = 0,92, C = 327
Laskettu vaadittava suuttimen pinta-ala ≈ 3,42 cm², valitaan seuraava standardikokoinen API 526 -suutin (malli E/F).
3.2 Nesteiden vapautusmitoituksen kaava
K l = viskositeettikorjaus (1,0 alhaisen viskositeetin nesteelle);
K v = nesteen päästökerroin (noin 0,6 perinteisille turvaventtiileille).
3.3 Nestemäisen väliaineen turvaventtiilin mitoitus tapauksessa
Käyttöolosuhteet: Teollisuusvesipaineastia, nestemäinen vesi (ρ = 1000 kg/m³), vaadittu päästövirta Q = 80 m³/h, tulopaine P₁ = 12 bar, takapaine P₂ = 2 bar, alhaisen viskositeetin väliaine, ei rikkoutumiskalvoa.
Parametrien vahvistus: Kd = 0,975, Kw = 1,0, Kv = 0,6, ΔP = 10 bar
Suuttimen poikkipinta-alan laskenta:
Lopullinen valinta: Varataan 20 %:n turvamarginaali, vaadittu pinta-ala = 3,43 cm²; valitaan API-standardin mukainen F-tyyppinen suuttimellinen turvaventtiili nestemäisen ylipaineen päästövaatimusten täyttämiseksi.

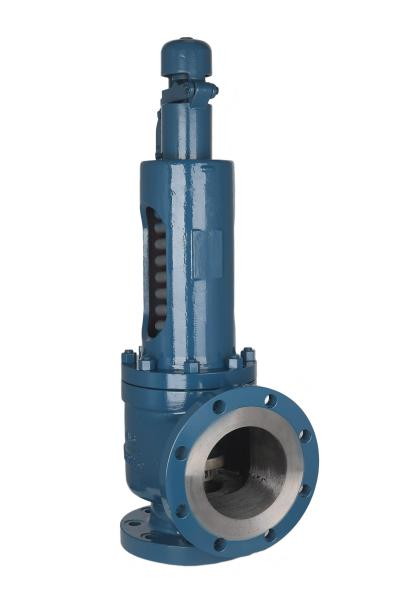

4. API-standardin mukaiset suuttimet ja materiaalien valintasäännöt
1. Standardinen suutin sarja (API 526): Kokoalue D (0,110 tuumaa²) – T (26 tuumaa²); valitse suurempi koko 15–20 %:n pinta-alan turvamarginaalilla toimintatiedon epävarmuuden varalta;
2. Säätöosien materiaalin sovittaminen: 316-ruostumaton teräs yleisille syövyttäville aineille, Hastelloy/Monel vahvoille happoille/emäksisille aineille, Inconel X-750 -jousi korkealämpötilaiselle höyrylle, jossa lämpötila voi olla jopa 600 °C.

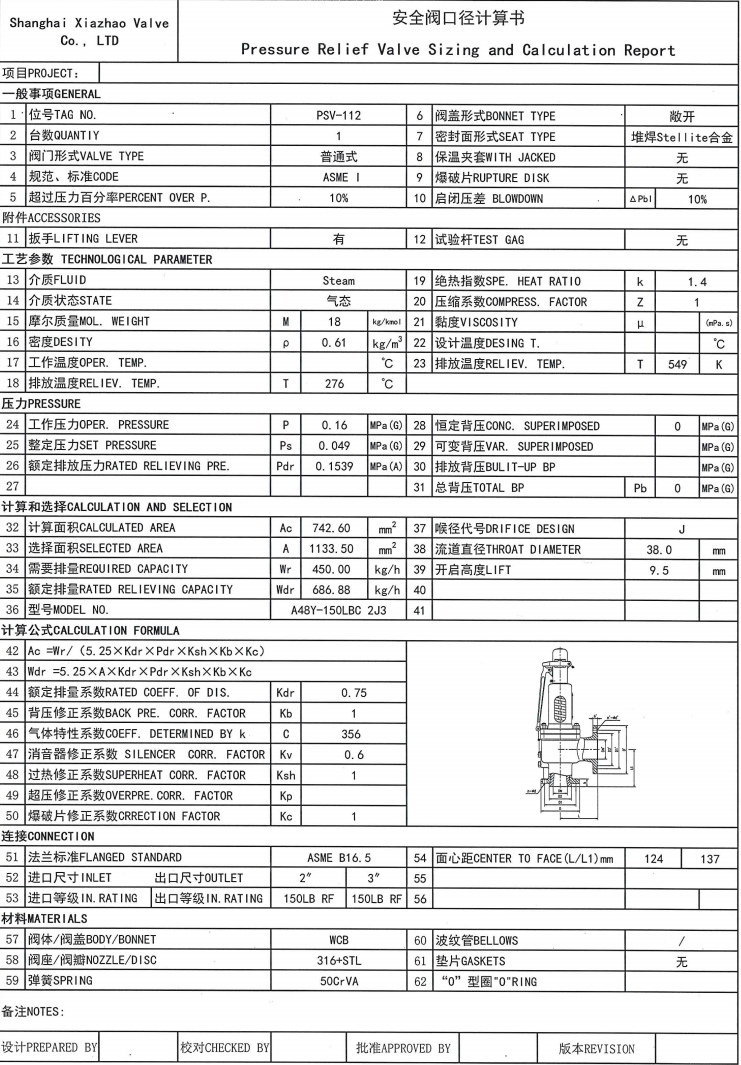

5. Sertifioitu turvaventtiilin laskentadokumentin standardi
Kaikki Xia Zhao Valven toimittamat laskentaraportit noudattavat kansainvälisiä kolmannen osapuolen tarkastus- ja hankkeen hyväksyntästandardeja. Viralliseen sertifioituun mitoitustaulukkoon sisältyy seuraavat standardoidut osiot:
1. Perustiedot hankkeesta: Aine, suunnittelulämpötila, asetuspaine, säiliön käyttöolosuhteet;
2. Ylipaineen skenaarioiden määrittely (tuli/tukos ulostulossa/lämpölaajeneminen);
3. Täydellinen virtausnopeuden johtamisprosessi kaikkine välituloksineen;
4. Takapaineen korjaustaulukko ja korjauskertoimen valintaperusteet;
5. Suutinalueen laskentakaava kokonaisuudessaan ja numeerisen sijoituksen prosessi;
6. Standardisen suuttimen mallivalintojen vertailutaulukko;
7. Materiaalin lämpötilankestävyyden ja varusteiden yhteensopivuuden tarkistus;
8. Vaatimustenmukaisuuslausuma: API 520, API 526, ASME VIII -sertifiointimerkki;
9. Valmistajan allekirjoitus, insinöörin leima ja tehtaan sarjanumeron jäljitettävyys.
6. Ammattimaiset insinöörisuositukset maailmanlaajuisille käyttäjille
1. Varaa vähintään 15–20 % ylimääräistä suuttimea epävarmojen käyttövaihtelujen peittämiseksi;

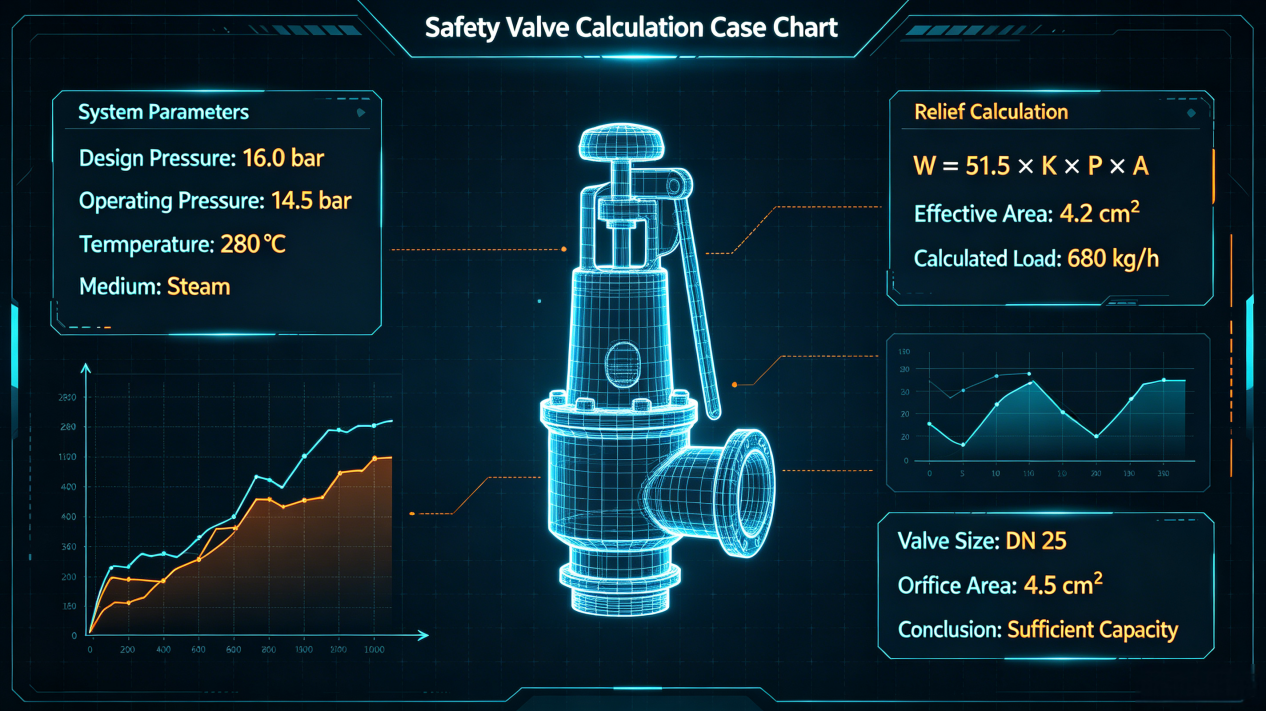

2. Höyrykäytön nopea koonmäärittämisapu (Napierin kaava, Yhdysvalloissa käytetyt yksiköt):
3. Vahvista takapaineen yläraja tilausta ennen: Perinteiset kelakkeelliset venttiilit kestävät takapainetta enintään 10–50 % asetetusta paineesta;
4. Maailmanlaajuisille öljy-, kemikaali- ja voimalaitosprojekteille on saatavilla mukautettuja sertifioituja laskentapohjia ja ammattimaista koonmäärittämiskonsultointia.
